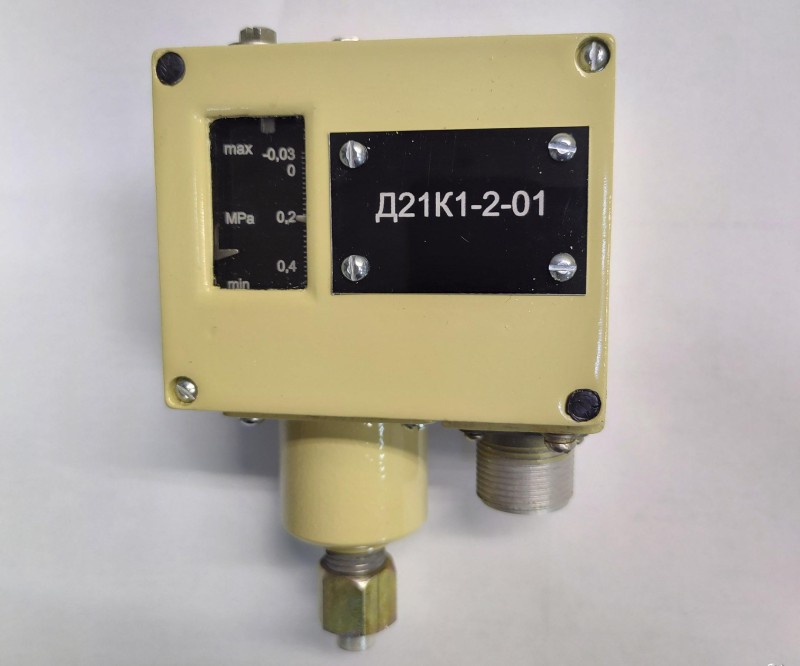

Датчик-реле давления Д21К1

Условное обозначение приборов, значения пределов уставок, зоны возврата, разброса срабатываний и основной погрешности уставки должны соответствовать указанным в таблице 1.

Примечания.

1. Параметры прибора обеспечиваются при нормальных климатических условиях.

2. Воздух, подаваемый в чувствительную систему приборов, должен соответствовать кл. 9 ГОСТ 17433.

3. Зона возврата приборов Д21К1-2-01, Д21К1-2-02, Д21К1-2-05 должна быть настроена на такое значение, чтобы контакты 1-3 замыкались при давлениях контролируемой среды не ниже минус 0,08 МПа для Д21К1-2-01 и не ниже щ для Д21К1-2-02, Д21К1-2-05.

2.2 Штуцерное соединение чувствительной системы должно обеспечивать герметичность при давлении контролируемой среды до 2,5 МПа.

 2.3 Приборы Д21К1-1-01, Д21К1-1-02, Д21К1-1-03, Д21К1-1-04 должны выпускаться с зоной возврата, направленной в сторону повышения (относительно уставки) давления контролируемой среды, при этом контакты 1-2 замыкаются, а контакты 1-3 размыкаются. Для приборов Д21К1-2-01, Д21К1-2-02, Д21К1-2-05 зона возврата направлена в сторону понижения (относительно уставки) давления контролируемой среды, при этом контакты 1 2 размыкаются, а контакты 1-3 замыкаются.

2.4 Приборы должны иметь шкалу уставок с числовыми отметками и информационную шкалу зоны возврата с отметками «min» и «max».

2.5 Прибор должен быть устойчив при воздействии:
1) температуры окружающего воздуха от минус 40 до плюс 70 °С при относительной влажности до 90 %;
2) относительной влажности окружающего воздуха (95±3) % при температуре (25±2) °С;
3) атмосферного давления от 0,084 до 0,113 Мпа (от 630 до 850 мм рт. ст.);
4) качки амплитудой ± 45 °C и периодом 7-16 с и длительных наклонов с максимальным углом наклона 15 °;
5) механических ударов многократного действия с пиковым ударным ускорением 147 м/с² (15,0 g) длительностью действия ударного ускорения 5-10 мс.
6) Синусоидальной вибрации в диапазоне частот: — от 5 до 100 Гц при амплитуде виброускорения до 49 м/с2 (5,0 g); — от 5 до 60 Гц при амплитуде виброускорения до 19, 6 м/с2 (2,0 g).
7) при воздействии на чувствительную систему давлений перегрузки: 2,4 МПа — для Д21К1-1-01, Д21К1-2-01, Д21К1-1-04; 3,0 МПа — для Д21К1-1-02, Д21К1-2-02; 3,2 МПа — для Д21К1-1-03, Д21К1-2-05.

2.6 Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее: 100 МОм при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) %; 10 МОм при воздействии повышенной температуры окружающего воздуха (п. 2.5 перечисление 1); 5 МОм при воздействии повышенной влажности (п. 2.5 перечисление 2).

2.7 Изоляция при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) % должна выдерживать в течение 1 минуты без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц:
1) 2000 В между винтом заземления и соединенными друг с другом электрическими выводами;
2) 900 В между электрическими выводами разомкнутых контактов.

2.8 Коммутационная износостойкость контактов (число коммутируемых циклов) — 250000 циклов срабатываний (замыканий и размыканий контактов 1-2 и 1-3) при нагрузке, указанной в таблице 2.

Примечание. Не допускается приборы, коммутирующие максимальные токи, использовать для коммутации минимальных токов.

2.9 Дополнительная погрешность уставки, вызванная отклонением температуры окружающей среды от температуры, при которой настраивались приборы, на каждые 10°С изменения температуры не должна превышать ± 0,006 МПа.

2.10 Дополнительная погрешность уставки, вызванная изменением атмосферного давления от давления, при котором настраивались приборы, на каждые 13,3 10ˉ4 МПа (10 мм рт. ст.) не должна превышать ± 15·10-4 МПа.

2.11 Дополнительная погрешность уставки, вызванная воздействием синусоидальной вибрации, не должна превышать: ± 0,01 МПа для Д21К1-1-01, Д21К1-2-01, Д21К1-1-04; ± 0,02 МПа для Д21К1-1-02, Д21К1-2-02; ± 0,03 МПа для Д21К1-1-03, Д21К1-2-05.

2.12 Дополнительная погрешность уставки, вызванная механическими ударами многократного действия, не должна превышать: ± 0,02 МПа для Д21К1-1-01, Д21К1-2-01, Д21К1-1-04; ± 0,03 МПа для Д21К1-1-02, Д21К1-2-02; ± 0,04 МПа для Д21К1-1-03, Д21К1-2-05.

2.13 Дополнительная погрешность уставки после коммутации 250000 не должна превышать 0,5 значений основной погрешности, указанных в п. 2.1. Зависимость изменения — линейная.

2.14 Уменьшение зоны возврата, вызванное механическими воздействиями синусоидальной вибрации и ударов, по абсолютной величине не должно превышать 0,7 значений, указанных в п. 2.1.

2.15 Увеличение минимального значения зоны возврата в интервале температур окружающего воздуха от пониженной по п. 2.5 до 0 °С не должно превышать 0,25 значений, указанных в п. 2.1.

2.16 Изменение зоны возврата после коммутации 250000 циклов не должно превышать 0,5 значений, указанных в п. 2.1. Зависимость изменения в процессе выработки — линейная.

2.17 Габаритные, присоединительные и монтажные размеры приборов должны соответствовать указанным в приложении 1.

2.18 Масса каждого прибора без панели должна быть не более 1,1кг.

2.19 Средний срок службы — не менее 12 лет. 2.20 Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор: t=_______ °С, P= __________ МПа.

Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий и правил монтажа и эксплуатации, транспортирования и хранения, установленных настоящим паспортом и ТУ4218-007 67128011-2023.

Гарантийный срок эксплуатации — 30 месяцев со дня ввода прибора в эксплуатацию или даты изготовления прибора.

Гарантийный срок хранения — 6 месяцев со дня изготовления.

При снятии потребителем пломб с приборов гарантии изготовителя не сохраняются.
