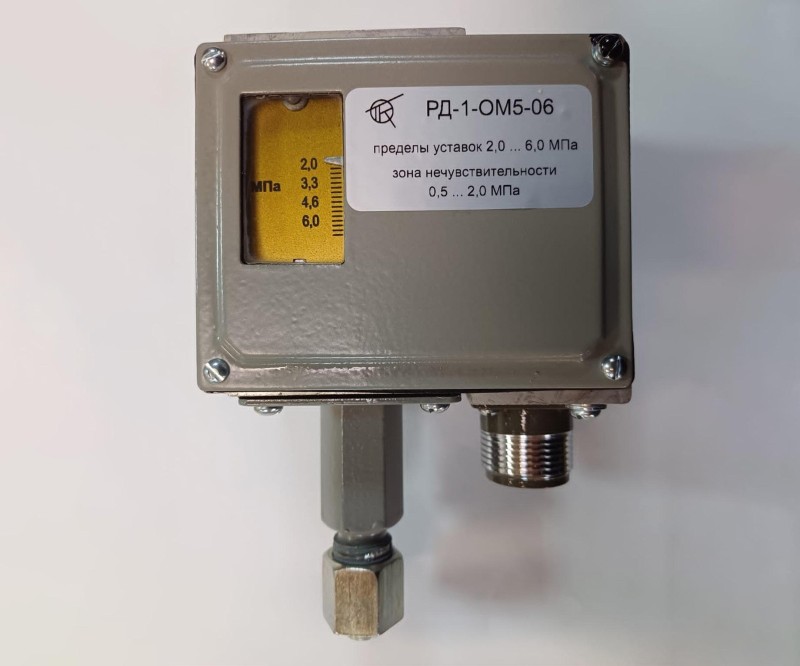

Датчик-реле давления РД-ОМ5 (в дальнейшем прибор) предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования давления жидких и газообразных сред (воздух, хладоны, масла и др.) с вязкостью не более 0,8Па.с (8П), неагрессивных к меди и медным сплавам, оловянно-свинцовому припою и фторопласту.
Температура контролируемой среды должна быть от минус 50 до плюс 60°С.
В случае использования в качестве контролируемой среды масла температура его застывания должна быть ниже температуры окружающего воздуха на 15°С.
Прибор удовлетворяет тропическим условиям эксплуатации.
Значения пределов уставок, зоны возврата, основной погрешности и разброса срабатываний для каждой модификации прибора соответствуют указанным в табл.1.
Зона возврата приборов РД-1-ОМ5-01,02,03,05,06 направлена в сторону повышения (относительно уставки) давления контролируемой среды, а приборов РД-2-ОМ5-01,02,03,05,06 в сторону понижения.
Таблица 1
| Условное обозначение прибора | Пределы уставок, МПа, (кгс/см²) | Зона возврата | Основная погрешность на числовых отметках, МПа, (кгс/см²) не более | Разброс срабатываний, МПа, (кгс/см²), не более | |
|---|---|---|---|---|---|
| минимальное значение, МПа, (кгс/см²), не более | максимальное значение, МПа, (кгс/см²), не менее | ||||
| РД-1-ОМ5-01 | от минус 0,03 (0,3)
до плюс 0,4 (4) |
0,04 (0,4) | 0,25 (2,5)
- |
±0,016 (±0,16) | 0,005 (0,05) |
| РД-1-ОМ5-01А | от 0,07 (0,7)до 0,4 (4) | 0,04 (4) | 0,25 (2,5) | ±0,02 (±0,2) | 0,005 (0,05) |
| РД-1-ОМ5-02
РД-2-ОМ5-02 |
от 0,1 (1)
до 1,0 (10) |
0,1 (1) | 0,6 (6) | ±0,025 (±0,25) | 0,01 (0,1) |
| РД-1-ОМ5-06
РД-2-ОМ5-06 |
от 2,0 (20)
до 6,0 (60) |
0,5 (5) | 2,0 (20)
- |
±0,16 (±1,6) | 0,05 (0,5) |
| РД-1-ОМ5-05
РД-2-ОМ5-05 |
от 0,7 (7) до 3 (30) | 0,3 (3) | 0,5 (5) | ±0,02 (±0,2) | 0,02 (0,2) |
Прибор работоспособен при воздействии:
Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее:
100 Мом при температуре окружающего воздуха (25 ± 10) °С и относительной влажности от 30 до 90%;
6 Мом при температуре окружающего воздуха (70 ± 3) °С и относительной влажности от 30 до 90%.
Датчик-реле давления РД-ОМ5 – 1
Розетка ШР20П3ЭШ7 - 1
Паспорт – 1
Предприятие изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации.
Гарантийный срок хранения 4 месяца со дня изготовления.
Гарантийный срок эксплуатации 20 месяцев со дня ввода прибора в эксплуатацию.
При снятии потребителем пломб с прибора гарантии не сохраняются.
