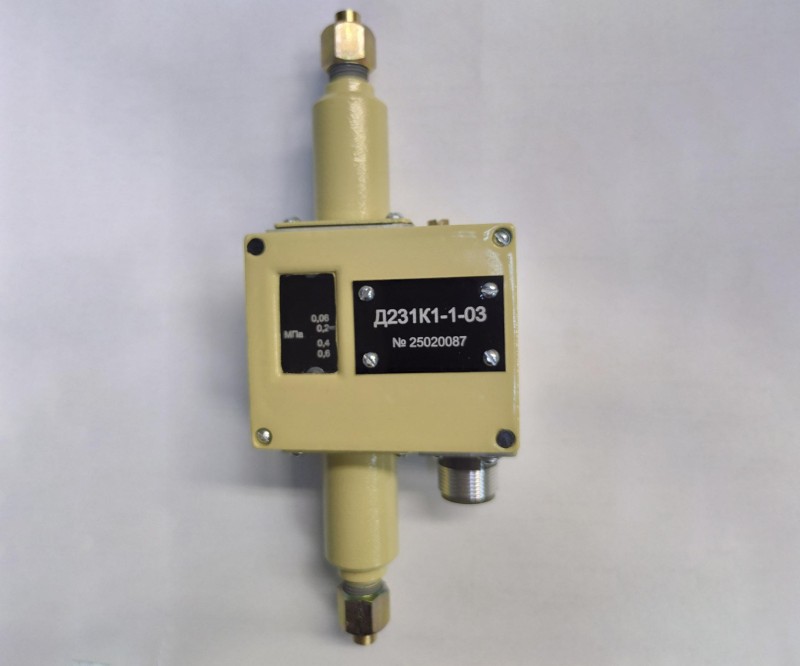

Датчики-реле разности давлений Д231К1 (в дальнейшем — приборы) манометрические, двухпозиционные, контактные, предназначены для контроля и регулирования давления газообразных и жидких (с вязкостью не более 0,8 Па с) сред (воздух, хладоны, масла, пресная вода и др.) в холодильных установках, системах контроля и регулирования давления подвижных составов железнодорожного транспорта, судов, а также в стационарных холодильных установках и других устройствах, изготавливаемых для поставки на внутренний рынок.
В случае использования в качестве контролируемой среды масла, температура его застывания должна быть ниже температуры окружающего воздуха не менее, чем на 15 °С.
Загрязнение контролируемой среды не допускается.
Вид климатического исполнения УХЛ3 по ГОСТ 15150. Приборы работоспособны в атмосфере типов I — II по ГОСТ 15150.
Степень защиты корпуса прибора — IP64.
Прибор относится к невосстанавливаемым, неремонтируемым изделиям.
2.1 Условное обозначение приборов, значения пределов уставок, зоны возврата, основной погрешности уставки, разброса срабатывания должны соответствовать указанным в таблице 1.
Таблица 1
| Условное обозначение прибора | Пределы уставок | Зона возврата нерегулируемая, не более | Основная погрешность уставки, не более | Разброс срабатывания, не более |
|---|---|---|---|---|
| Д231К1-01
|
от 0,02 до 0,25
|
0,04 | ± 0,010 | 0,004 |
| Д231К1-03
|
от 0,06 до 0,6
|
0,07 | ± 0,025 | 0,008 |
1. Параметры прибора обеспечиваются при нормальных климатических условиях.
2. Воздух, подаваемый в чувствительную систему приборов, должен соответствовать кл. 9 ГОСТ 17433.
3. Изменение давлений контролируемых сред при подходе к срабатыванию и возврату — плавное, со скоростью не более 0,03 МПа в мин.;
4. Давление в верхней ч/с постоянное. Изменение разности давлений создают повышением или понижением давления в нижней ч/с, при этом давление в нижней ч/с всегда должно быть больше, чем в верхней.
2.2 Зона возврата приборов нерегулируемая направлена в сторону повышения (относительно уставки) разности давлений контролируемой среды. При понижении разности давлений контролируемых сред до значения соответствующего уставке, контакты 1-2 размыкаются (срабатывание), при этом контакты 1-3 замыкаются. При повышении разности давлений на величину зоны возврата контакты 1-2 замыкаются (возврат), а контакты 1-3 размыкаются.
2.3 Приборы должны иметь шкалу уставок с числовыми отметками.
2.4 Прибор должен быть устойчив при воздействии: 1) температуры окружающего воздуха от минус 40 до плюс 70 °С при относительной влажности до 90 %; 2) относительной влажности окружающего воздуха (95±3) % при температуре (25±2) °С; 3) атмосферного давления от 0,084 до 0,113 Мпа (от 630 до 850 мм рт. ст.); 4) качки амплитудой ± 45 °C и периодом 7-16 с и длительных наклонов с максимальным углом наклона до 15 °; 5) механических ударов многократного действия с пиковым ударным ускорением 147 м/с² (15,0 g) длительностью действия ударного ускорения 5-10 мс. 6) синусоидальной вибрации в диапазоне частот: — от 5 до 100 Гц при амплитуде виброускорения до 49 м/с2 (5,0 g); — от 5 до 60 Гц при амплитуде виброускорения до 19, 6 м/с2 (2,0 g). 7) давления перегрузки контролируемой среды до 2,0 МПа.
2.5 Приборы должны быть работоспособны при рабочих давлениях контролируемых сред: от минус 0,09 до 0,8 МПа для Д231К1-01; от 0,5 до 1,5 МПа для Д231К1-03.
2.6 Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее: 100 МОм при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) %; 10 МОм при воздействии повышенной температуры окружающего воздуха (п. 2.4 перечисление 1); 5 МОм при воздействии повышенной влажности (п. 2.4 перечисление 2).
2.7 Изоляция при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) % должна выдерживать в течение 1 минуты без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц: 1) 2000 В между винтом заземления и соединенными друг с другом электрическими выводами; 2) 900 В между электрическими выводами разомкнутых контактов.
2.8 Коммутационная износостойкость контактов (число коммутируемых циклов) — 250000 циклов срабатываний (замыканий и размыканий контактов 1-2 и 1-3) при нагрузке, указанной в таблице 2.
Таблица 2
|
Род тока |
Напряжение , В |
Коммутируемая мощность, Вт, не более |
Ток, А |
Cos φ, не менее |
Частот а, Гц |
|
|---|---|---|---|---|---|---|
| мин.
|
макс.
|
|||||
| Постоянный
|
от 24 до 220
|
60 | 0,05
|
- | - | - |
|
Переменный |
127, 220
|
- | 0,1
|
6 |
0,6 |
50, 60 |
| 380
|
0,1
|
6 | ||||
Примечание. Не допускается приборы, коммутирующие максимальные токи, использовать для коммутации минимальных токов.
2.9 Дополнительная погрешность уставки, вызванная отклонением температуры окружающей среды от температуры, при которой настраивались приборы, на каждые 10°С изменения температуры не должна превышать ± 0,004 МПа.
2.10 Дополнительная погрешность уставки, вызванная изменением атмосферного давления от давления, при котором настраивались приборы, на каждые 13,3 10ˉ4 МПа (10 мм рт. ст.) не должна превышать ± 1,2·10-4 МПа.
2.11 Дополнительная погрешность уставки, вызванная воздействием синусоидальной вибрации и механическими ударами многократного действия, не должна превышать ± 0,025 МПа.
2.12 Дополнительная погрешность уставки после коммутации 250000 не должна превышать 0,5 значений основной погрешности, указанных в п. 2.1. Зависимость изменения — линейная.
2.13 Допускается увеличение зоны возврата в интервале температур окружающего воздуха от пониженной по п. 2.4 до 0 °С не должно превышать 0,015 МПа.
2.14 Изменение зоны возврата после коммутации 250000 циклов не должно превышать 0,5 значений, указанных в п. 2.1. Зависимость изменения — линейная.
2.15 Габаритные, присоединительные и монтажные размеры приборов должны соответствовать указанным в приложении 1.
2.16 Масса каждого прибора без панели (комплектов К1, К2, К3) должна быть не более 1,4 кг.
2.17 Средний срок службы — не менее 12 лет.
2.18 Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор: t=_______ °С, P= __________ МПа.
| Наименование и условное обозначение | Кол –во, шт. | Примечание |
|---|---|---|
| Датчик – реле давления Д21К1 | 1 |
|
| Розетка ШР20П3НШ7 6РО.364.028 ТУ; P20K3Q, ШР20П3НШ7Н-М
|
1 | Допускается поставка других функционально взаимозаменяемых розеток |
| Прокладка | 2 | Под ниппель
|
| Ниппель ТКОО.021116.001-01
|
2 |
|
| Гайка S19 | 2 | М16х1,5-7Н |
| Паспорт ТКОО.050324.001-01ПС | 1 | Примечание. Прокладки, ниппели, гайки S19 установлены на прибор.
|
Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий и правил монтажа и эксплуатации, транспортирования и хранения, установленных настоящим паспортом и ТУ4218-007 67128011-2023.
Гарантийный срок эксплуатации — 30 месяцев со дня ввода прибора в эксплуатацию или даты изготовления прибора.
Гарантийный срок хранения — 6 месяцев со дня изготовления.
При снятии потребителем пломб с приборов, гарантии изготовителя не сохраняются.
