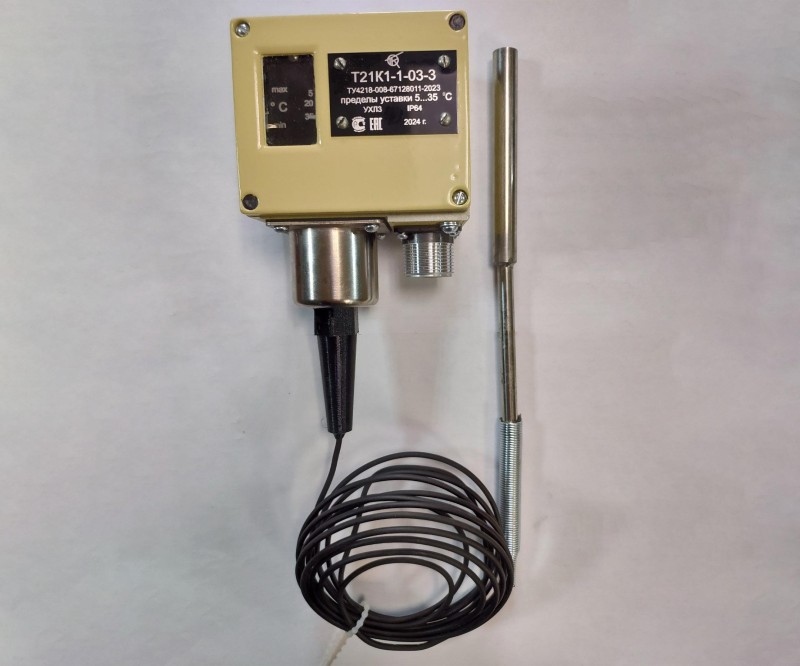

Датчик — реле температуры Т21К1 (в дальнейшем — прибор) манометрический, двухпозиционный, контактный предназначен для контроля и регулирования температуры жидких и газообразных сред (воздух, хладоны, масла и др.), неагрессивных к стали, меди и медным сплавам, оловянно-свинцовому и серебряным припоям в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах, в стационарных холодильных установках и других устройствах.
Вид климатического исполнения по ГОСТ 15150: УХЛ3 — для приборов с соединителями ШР20, P20K3Q и аналогичными; В5 — для приборов с соединителем 2РТТ. Приборы исполнения В5 пригодны для эксплуатации в условиях Т2, ТМ2 по ГОСТ 15150.
Степень защиты корпуса прибора — IP64.
Прибор относится к невосстанавливаемым, неремонтируемым, одноканальным, однофункциональным изделиям.
Справочные данные. Регистрационный номер сертификата соответствия ТР ТС 004/2011: № RU C- RU.НЕ06.В.02430/24. Сертификат действителен с 27.02.2024 по 26.02.2029.
2.1 Значения пределов уставок, зоны возврата, разброса срабатываний и основной погрешности уставки для каждой модификации прибора соответствуют указанным в таблице 1.
Таблица 1
Условное обозначение прибора
|
Пределы уставок, °С
|
Зона возврата, °С
|
Разброс срабатываний, °C, не более
|
Основная погрешность уставки на числовых и контрольных отметках, °С, не более
|
|
---|---|---|---|---|---|
минимальное значение, не более
|
максимальное значение, не менее
|
||||
Т21К1-1-01-1
Т21К1-1-01-2 Т21К1-1-01-3 Т21К1-1-01-4 |
от минус 35 до минус 5
|
2,8
|
6,0
|
0,5
|
± 1,5 |
Т21К1-1-02-1
Т21К1-1-02-2 Т21К1-1-02-3 Т21К1-1-02-4 |
от минус 20
до плюс 10 |
||||
Т21К1-1-03-1
Т21К1-1-03-2 Т21К1-1-03-3 Т21К1-2-03-1 Т21К1-2-03-2 |
от 5
до 35 |
2,5
|
|||
Т21К1-1-04-1
Т21К1-1-04-2 Т21К1-1-04-3 |
от 30
до 60 |
2,8
|
|||
Т21К1-2-08-1
Т21К1-2-08-2 Т21К1-2-08-3 |
от 55
до 100 |
8,0
|
- |
Примечания.
1. Параметры прибора обеспечиваются при нормальных климатических условиях.
2. По тексту условное обозначение сокращено, например, Т21К1-01.
2.2 Постоянная времени приборов без защитного кожуха: Т21К1-1-01, Т21К1-1-02, Т21К1-1-03, Т21К1-2-03 для керосина или спирто — этиленгликолевой смеси не более 40 с; Т21К1-1-01, Т21К1-02 для воздуха не более 150 с; Т21К1-1-03, Т21К1-2-03, Т21К1-04 для воды не более 60 с, для воздуха не более 420с; Т21К1-2-08 для масла не более 120 с, для воздуха не более 420 с.
2.3 Штуцерное соединение термобаллона должно обеспечивать герметичность при давлении контролируемой среды до 2,5 МПа.
2.4 Приборы Т21К1-1-01, Т21К1-1-02, Т21К1-1-03, Т21К1-1-04 должны выпускаться с зоной возврата, направленной в сторону повышения (относительно уставки) температуры контролируемой среды, при этом контакты 1-2 замыкаются, а контакты 1-3 размыкаются. Для приборов Т21К1-2-03, Т21К1-2-08 зона возврата направлена в сторону понижения (относительно уставки) температуры контролируемой среды, при этом контакты 1-2 размыкаются, а контакты 1-3 замыкаются.
2.5 Приборы Т21К1-2-08 должны иметь информационные шкалы уставок с контрольной отметкой. Остальные приборы должны иметь шкалы уставок с числовыми отметками и информационные шкалы зоны возврата без контрольных отметок.
2.6 Прибор должен быть устойчив при воздействии:
1) температуры окружающего воздуха от минус 40 до плюс 70 °С при относительной влажности до 90 %; Температура окружающего воздуха для корпусов приборов Т21К1-1-01, Т21К1-1-02, ТАМ102-1-02 при эксплуатации должна быть выше температуры контролируемой среды, окружающей термобаллон, не менее чем на 5 °С.
2) относительной влажности окружающего воздуха до 100% при температуре (55±2) °С — для приборов исполнения В5 и относительной влажности окружающего воздуха (95±3) % при температуре (25±2) °С — для приборов исполнения УХЛ3;
3) атмосферного давления от 0,084 до 0,113 Мпа (от 630 до 850 мм рт. ст.);
4) качки амплитудой ± 45 °C и периодом 7-16 с и длительных наклонов с максимальным углом наклона 15 °;
5) механических ударов многократного действия с пиковым ударным ускорением 147 м/с² (15,0 g) длительностью действия ударного ускорения 5-10 мс.
6) Синусоидальной вибрации в диапазоне частот: — от 5 до 100 Гц при амплитуде виброускорения до 49 м/с2 (5,0 g); — от 5 до 60 Гц при амплитуде виброускорения до 19, 6 м/с2 (2,0 g).
7) максимально допускаемой температуры контролируемой среды: для Т21К1-1-01, Т21К1-1-02, Т21К1-1-03, Т21К1-2-03 — 70 °C; Т21К1-1-04 — 75°C; Т21К1-2-08 — 105 °C.
2.7 Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее: 100 МОм при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) %; 10 МОм при воздействии повышенной температуры окружающего воздуха (п. 2.6 перечисление 1); 5 МОм при воздействии повышенной влажности (п. 2.6 перечисление 2).
2.8 Изоляция при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) % должна выдерживать в течение 1 минуты без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц: 1) 2000 В между винтом заземления и соединенными друг с другом электрическими выводами; 2) 900 В между электрическими выводами разомкнутых контактов.
2.9 Коммутационная износостойкость контактов (число коммутируемых циклов) — 250000 циклов срабатываний (замыканий и размыканий контактов 1-2 и 1-3) при нагрузке, указанной в таблице 2.
Таблица 2
Род тока
|
Напряжение, В | Коммутируемая мощность
|
Ток, А | Cos φ, не менее | Частота , Гц
|
|
---|---|---|---|---|---|---|
мин. | макс. | |||||
Постоянный | от 24 до 220
|
60
|
0,05
|
- | - | - |
Переменный | 127, 220
|
- | 0,1
|
6 | 0,6 | 50, 60 |
380
|
0,1
|
6 |
Примечание. Не допускается приборы, коммутирующие максимальные токи, использовать для коммутации минимальных токов.
2.10 Дополнительная погрешность уставки, вызванная отклонением температуры окружающей среды от температуры, при которой настраивались приборы, на каждые 10 °С изменения температуры не должна превышать ± 0,2 °С для приборов Т21К1-1-01, Т21К1-1-02; ± 0,5 °С — для Т21К1-1-03, Т21К1-2-03, Т21К1-1-04, Т21К1-2-08.
2.11 Дополнительная погрешность уставки, вызванная изменением атмосферного давления от давления, при котором настраивались приборы, на каждые 13,3 10ˉ4 МПа (10 мм рт. ст.) не должна превышать: 1) ± 0,25 °С — для приборов Т21К1-1-01, Т21К1-1-02, Т21К1-1-03, Т21К1-2-03, Т21К1-1-04; 2) ± 0,5 °С — для приборов Т21К1-2-08. При повышении атмосферного давления температура срабатывания приборов при неизменной уставке повышается, при понижении — понижается.
2.12 Дополнительная погрешность уставки, вызванная воздействием вибрации и ударов, не должна превышать 0,5 °C и 1 °C соответственно.
2.13 Дополнительная погрешность уставки после коммутации 250000 циклов не должна превышать 0,5 значений основной погрешности. Зависимость изменения — линейная.
2.14 Допускается уменьшение зоны возврата, вызванное механическими воздействиями, не более чем на 0,7 от значений при нормальных условиях.
2.15 Допускается увеличение минимального значения зоны возврата в интервале температур окружающего воздуха от минус 40 до 0 °C на 0,5 от значений при нормальных условиях.
2.16 Термосистемы приборов Т21К1-1-01, Т21К1-1-02 в зависимости от заказа должны иметь длину соединительного капилляра (1,5 ± 0,1) м, (2,5 ±0,1) м, (4,0 ±0,1) м, (10 ± 0,1) м; Т21К1-1-03, Т21К1-1-04, Т21К1-2-08 — (1,5 ± 0,1) м, (2,5 ±0,1) м, (4,0 ±0,1) м; Т21К1-2-03 — (1,5 ± 0,1) м, (2,5 ±0,1) м.
2.17 Габаритные, присоединительные и монтажные размеры приборов должны соответствовать указанным в приложениях 1, 2, 3.
2.18 Масса каждого прибора без панели должна быть не более 1,3кг.
2.19 Средний срок службы — не менее 12 лет.
2.20 Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор: t=_______ °С, P= __________ МПа.
Комплект поставки прибора соответствует указанному в таблице 2.
Таблица 2
Наименование и условное обозначение | Кол –во, шт. | Примечание |
---|---|---|
Датчик – реле температуры Т21К1
|
1 |
|
Розетка ШР20П3НШ7 6РО.364.028 ТУ; P20K3Q, ШР20П3НШ7Н-М
|
1 | Для приборов исп. УХЛ3 ГОСТ15150
Допускается поставка других функционально взаимозаменяемых розеток |
Розетка 2РТТ20КПН3Г5В ГЕО.364.120 ТУ
|
1 | Для приборов исп. В5 ГОСТ 15150
|
Паспорт ТКОО.081223.001ПС
|
1 |
|
Состав монтажного комплекта должен соответствовать указанному в таблице 3.
Таблица 3
Наименование и условное обозначение | Кол –во, шт. | Примечание |
---|---|---|
Комплект К1
Панель ТКОО.021116.002-01 Винт В.М5-6g x 10.58.019 ГОСТ 17473 Шайба 5.65Г.019 ГОСТ 6402 |
1 4 4 |
|
Комплект К2
Панель ТКОО.021116.002-02 Винт В.М5-6g x 10.58.019 ГОСТ 17473 Шайба 5.65Г.019 ГОСТ 6402 |
1 4 4 |
|
Комплект К3
Панель ТКОО.021116.002-03 Винт В.М5-6g x 10.58.019 ГОСТ 17475 |
1 4 |
|
Комплект К4
Сальник (набивка) Гайка ТКОО.080417.002 Гайка ТКОО.080417.001 Шайба ТКОО.080417.003 |
1 1 1 4 |
Шестигранник S32 Шестигранник S22 Полушайба |
Примечание. Допускается поставка комплектов в упаковке совместно с приборами.
Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий и правил монтажа и эксплуатации, транспортирования и хранения, установленных настоящим паспортом и ТУ4218-008 67128011-2023.
Гарантийный срок эксплуатации — 30 месяцев со дня ввода прибора в эксплуатацию или даты изготовления прибора.
Гарантийный срок хранения — 6 месяцев со дня изготовления.
При снятии потребителем пломб с приборов гарантии изготовителя не сохраняются.
