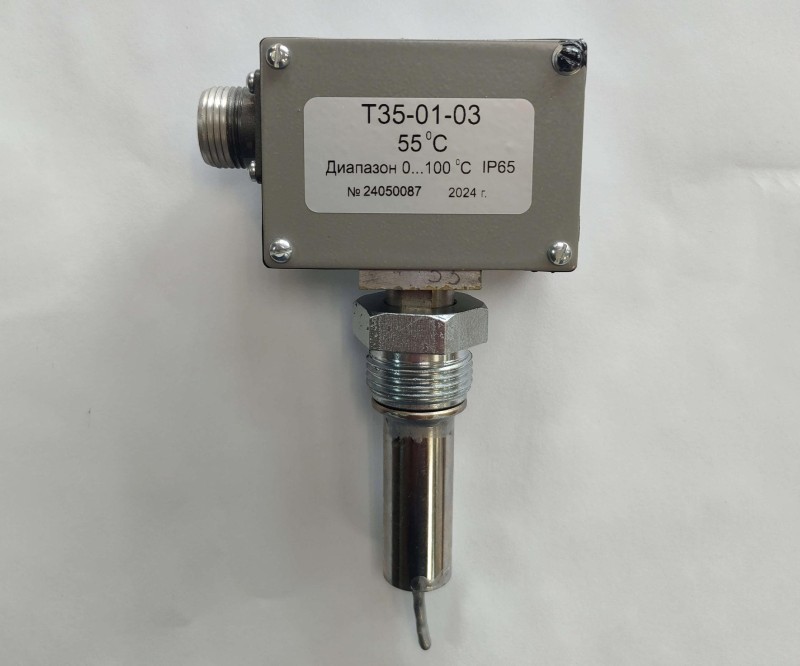

Датчик-реле температуры Т35-03 предназначен для автоматического управления холодильными и нагревательными установками.
Контролируемые среды: воздух хладоны, масла, аммиак, пресная вода, морская вода (для приборов с кожухом).
Загрязнение контролируемой среды не допускается.
Прибор Т35-03 бесшкальный, поставляется настроенным на фиксированную уставку, оговоренную при заказе.
Т35-01-03,Т35-02-03 — зона возврата направлена вниз относительно уставки.
Т35-03-03 — зона возврата направлена вверх относительно уставки.
Основная погрешность уставки прибора не более ±2 °С. Разброс срабатываний прибора не более 1°С.
Характеристики прибора обеспечиваются при следующих нормальных условиях:
1) температура окружающего воздуха от −60 °С до +70 °С;
2) относительная влажность от 45 до 90%, а при температуре выше 30 °С относительная влажность не более 70%;
3) отсутствие ударных и вибрационных нагрузок, влияющих на работу прибора;
4) изменение температуры контролируемой среды за 1 °С при подходе к срабатыванию и возврату должно быть плавным со скоростью не более 0,5 °С в минуту.
Температура окружающего воздуха, при которой настраивался прибор, t = °С. Скорость изменения температуры поверочной среды — не более 0,5 °С в мин. Поверочная среда — интенсивно перемешиваемая жидкость.
Постоянная времени прибора не более:
40 с по воде, 600 с по воздуху;
Дополнительная погрешность срабатывания прибора, вызванная отклонением температуры окружающего воздуха от температуры, при которой настраивался прибор, на каждые 10 °С не превышает 0,5 °С.
Дополнительная погрешность срабатывания прибора при отклонении скорости измерения температуры контролируемой среды от скорости не более 0,5 °С в мин., не превышает 1 °С на каждый градус в минуту изменения температуры.
Дополнительная погрешность срабатывания прибора, вызванная механическими воздействиями, не превышает 1 °С.
Изменение зоны возврата, вызванное отклонением скорости изменения температуры контролируемой среды от скорости не более 0,5 °С в мин., не превышает 1,5 °С на каждый градус в минуту изменения температуры.
Изменение зоны возврата, вызванное механическими воздействиями, не превышает 40% от ее значения в нормальных условиях.
Таблица 1
| Шифр прибора | Значение пределов уставок, °С | Предельная температура контролируемой среды, °С | Способ подсоединения электрического кабеля |
|---|---|---|---|
| Т35-03-03 | от минус 30 до плюс 70 | 100 | разъем |
| Т35-01-03 | от 0 до
плюс 100 |
130 | разъем |
| Т35-02-03 | от плюс 90 до плюс 150 | 170 | разъем |
Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее:
40 МОм при температуре окружающего воздуха (25 ± 10) °С и относительной влажности от 30 до 90%;
Таблица 2
| Род тока | Напряжение, В | Коммутируемая мощность | Ток, А |
|---|---|---|---|
| Постоянный | 24, 27, 75, 110, 220 | от15до60Вт | 0,1 min |
| Переменный | 127, 220 | 20В*А min | от 0,13 до6 |
| 380, 440 |
Схема подключения:
Предприятие изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации.
Гарантийный срок хранения 12 месяца со дня изготовления.
Гарантийный срок эксплуатации 12 месяцев со дня ввода прибора в эксплуатацию.
В пределах гарантийного срока хранения.
При снятии потребителем пломб с прибора гарантии не сохраняются.
