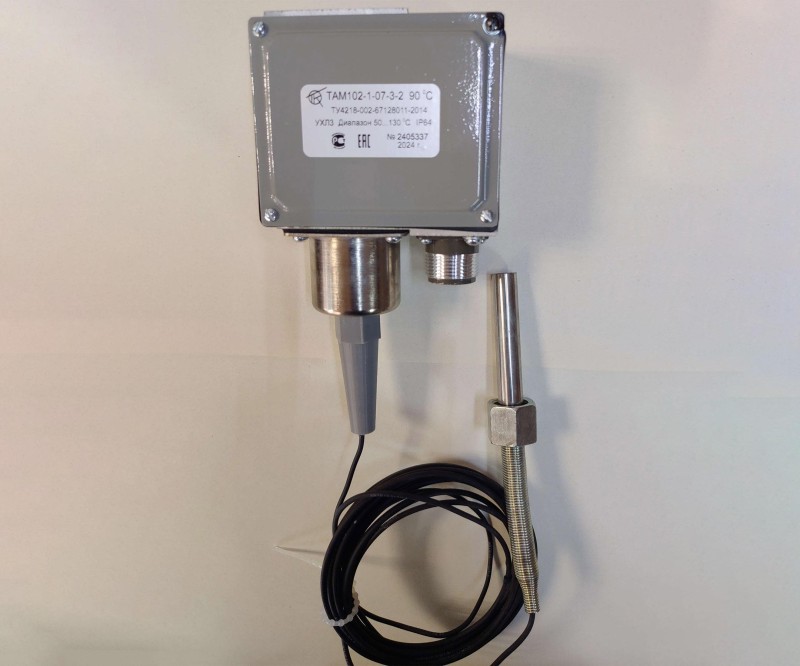

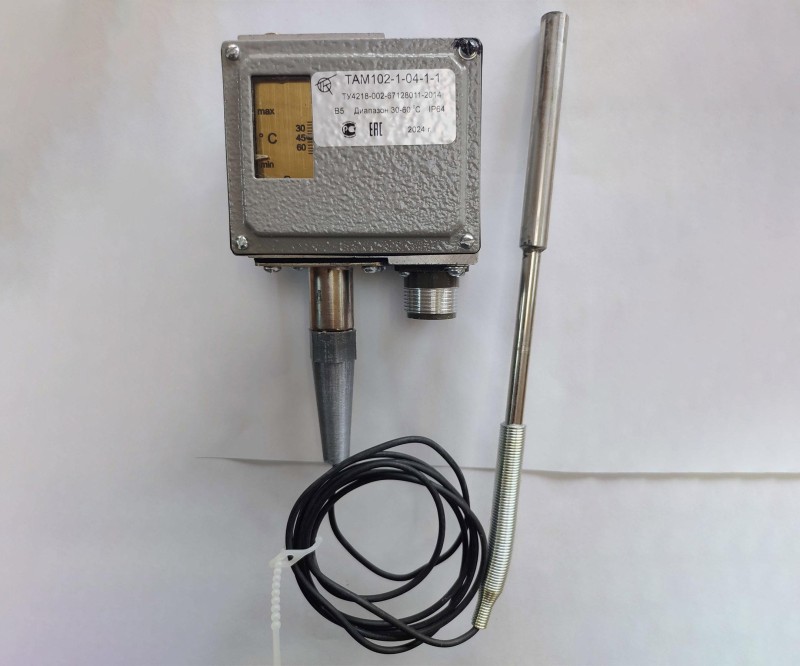

Датчик — реле температуры ТАМ 102 (в дальнейшем — прибор) манометрический, двухпозиционный, контактный предназначен для контроля и регулирования температуры жидких и газообразных сред в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах, в стационарных холодильных установках и других устройствах.
Контролируемые среды: воздух, хладоны, масла, и другие среды, неагрессивные к стали, меди, медным сплавам и серебряным припоям.
Вид климатического исполнения по ГОСТ 15150: В5 — для приборов с сальниковым вводом, соединителем 2РТТ, УХЛ3 — для приборов с соединителем ШР20, P20. Прибор исполнения В5 пригоден для эксплуатации в условиях Т2, ТМ2 по ГОСТ 15150.
Степень защиты корпуса прибора — IP64.
Прибор относится к невосстанавливаемым, неремонтируемым, одноканальным, однофункциональным изделиям.
Справочные данные.
Сертификат соответствия ТР ТС 004/2011 № ТС RU С-RU.АД77.В.00958.
Дата регистрации — 16.07.2018г. Срок действия сертификата — до 15.07.2023г.
Значения пределов уставок, зоны возврата, основной погрешности (точности настройки) на числовых и контрольных отметках шкалы указаны в таблице 1.
Таблица 1
|
Условное обозначение прибора |
Пределы уставок,°С |
Зона возврата, °С |
Основная погрешность или точность настройки, °С |
||
|---|---|---|---|---|---|
| регулируемая
|
нерегулируемая, не более |
||||
| минимальное значение, не более
|
максимальное значение, не более
|
||||
| ТАМ102-1-01
|
от минус 35 до минус 5 | 2,5
|
6
|
-
|
± 1,5 |
| ТАМ102-1-02
|
от минус 20 до плюс 10
|
||||
| ТАМ102-1-03
|
от плюс 5 до плюс 35
|
||||
| ТАМ102-1-04
|
от плюс 30 до плюс 60 | ||||
| ТАМ102-1-05,
ТАМ102-2-05 |
от плюс 10 до плюс 60 | -
|
-
|
8
|
± 3 |
| ТАМ102-1-07,
ТАМ102-2-07 |
от плюс 50 до плюс 130 | ||||
| ТАМ102-2-08
|
от плюс 50 до плюс 130
|
8
|
|||
| ТАМ102-2-09 | от плюс 110 до плюс 160 | 10
|
|||
Примечания.
1. Параметры прибора обеспечиваются при нормальных климатических условиях.
2. Допускается увеличение минимального значения величины зоны возврата до 2,8 °С для приборов в диапазоне:
ТАМ102-1-01 от минус 35 °С до минус 20 °С;
ТАМ102-1-02 от минус 20 °С до минус 5 °С;
ТАМ102-1-03 от плюс 5 °С до плюс 20 °С;
ТАМ102-1-04 от плюс 30 °С до плюс 45 °С.
Разброс срабатываний прибора — не более 0,3 °С.
Зона возврата приборов ТАМ 102-1 направлена в сторону повышения, а приборов ТАМ102-2 — в сторону понижения температуры контролируемой среды относительно уставки.
Прибор работоспособен при воздействии: 1) температуры окружающего воздуха от минус 40 до плюс 70 °С (прибор ТАМ102-1-03 — от минус 40 до плюс 85 °С) при относительной влажности до 90 %; 2) относительной влажности окружающего воздуха до 100% при температуре (55±2) °С — для приборов исполнения В5 и относительной влажности окружающего воздуха (95±3) % при температуре (25±2) °С — для приборов исполнения УХЛ3. Температура окружающего воздуха для приборов ТАМ102-1-01, ТАМ102-1-02 при эксплуатации в рабочем состоянии должна быть выше температуры контролируемой среды, окружающей термопатрон, не менее чем на 5 °С.
Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее: 100 МОм при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) %; 10 МОм при воздействии повышенной температуры окружающего воздуха (п. 2.4 перечисление 1); 5 МОм при воздействии повышенной влажности (п. 2.4 перечисление 2).
Изоляция при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) % должна выдерживать в течение 1 минуты без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц: 1) 2000 В между винтом заземления и соединенными друг с другом электрическими выводами; 2) 900 В между электрическими выводами разомкнутых контактов.
Переходное сопротивление не более 0,1 Ом между винтом заземления и системой чувствительной.
Коммутационная износостойкость контактов (число коммутируемых циклов) — 250000 циклов срабатываний (замыканий и размыканий контактов 1-2 и 1-3).
Постоянная времени приборов не должна превышать: 1) 40 с — для спирто — этиленгликолевой смеси, керосина; 2) 60 с — для воды; 3) 120 с — для масла.
2.10 Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор: t=_____°С, P= ________ МПа. 2.11 Масса прибора — не более 1,3 кг. 2.12 Средний срок службы — не менее 12 лет.
| Наименование и условное обозначение | Кол –во, шт. | Примечание |
|---|---|---|
| Датчик-реле температуры ТАМ102
|
1
|
Для приборов с сальниковым вводом и соединителем |
| Розетка 2РТТ20КПН3Г5В ГЕО.364.120ТУ
|
1
|
Для приборов исполнения В5 ГОСТ15150 с соединителем
|
| Розетка ШР20ПЗНШ7 6РО.364.028ТУ; P20K3Q
|
1
|
Для приборов исп. УХЛ3 ГОСТ15150. Допускается поставка др. функционально взаимозаменяемых розеток
|
| Прокладка | 1
|
Для ТАМ102-1-05,ТАМ102-2-05, ТАМ102-1-07,ТАМ102-2-07
|
| Паспорт ТКОО.040217.001ПС | 1
|
|
Состав комплекта монтажных частей по отдельному заказ – наряду должен соответствовать указанному в таблице
| Наименование и условное обозначение | Кол –во, шт. | Примечание |
|---|---|---|
| Комплект К1
Панель ТКОО.021116.002-01 Винт В. М5-6g x 10.58.019 ГОСТ 17473 Шайба 5.65Г.019 ГОСТ 6402 |
1
4 4 |
|
| Комплект К2
Панель ТКОО.02116.002-02 Винт В.М5-6g x 10.58.019 ГОСТ 17473 Шайба 5.65Г.019 ГОСТ 6402 |
1
4 4 |
|
| Комплект 3
Панель ТКОО.021116.002-03 Винт В.М5-6g x 10.58.019 ГОСТ 17475 |
1
4 |
|
| Комплект 4
Сальник ( набивка ) Гайка ТКОО.080417.002 Гайка ТКОО.080417.001 Шайба |
1
1 1 4 |
S 32
S 22 |
Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении условий эксплуатации, транспортирования, монтажа и хранения.
Гарантийный срок эксплуатации – 30 месяцев со дня ввода прибора в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
При снятии потребителем пломб с приборов гарантии изготовителя не сохраняются.
