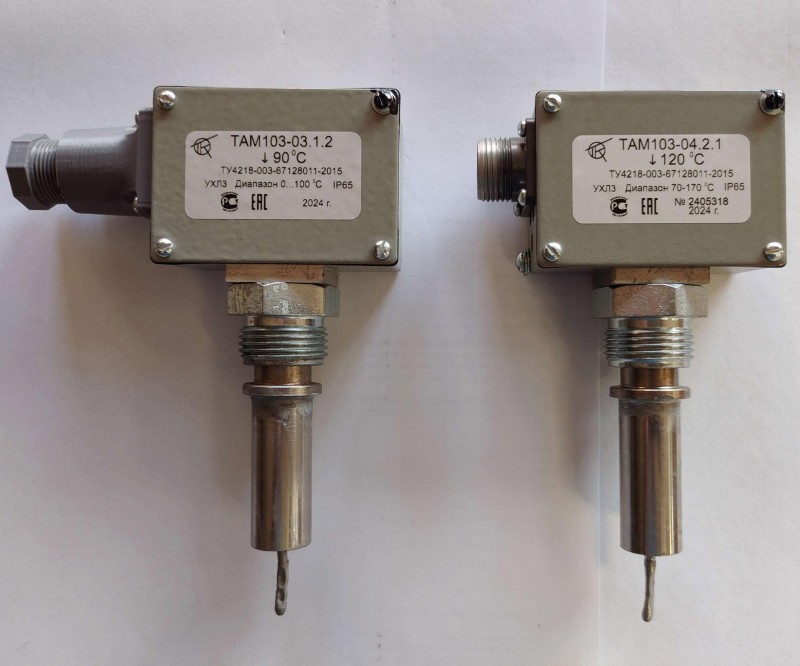

Датчик-реле температуры ТАМ103 (в дальнейшем – прибор) предназначен для автоматического управления холодильными, нагревательными и другими установками, в том числе электровозов, тепловозов, путем замыкания или размыкания электрической цепи управления при изменении температуры контролируемой среды.
Контролируемые среды: интенсивно перемешиваемые пресная вода, воздух, хладоны, масла, аммиак, морская вода (для приборов с кожухом), другие жидкости и газы, неагрессивные к материалу термобаллона (нержавеющая сталь).
Степень защиты корпуса прибора - IP65.
Прибор работоспособен при воздействии температуры окружающего воздуха от минус 60 до плюс 70 °С при относительной влажности до 90 %, атмосферного давления от 0,073 до 0,107 МПа (от 550 до 800 мм рт. ст.), относительной влажности окружающего воздуха до 100 % при температуре (55±2) °С – для приборов с сальниковым вводом и с соединителем 2РМДТ (исп. В2 по ГОСТ 15150) и влажности (95±3) % при температуре (25±2) °С - для приборов с соединителями 2РМД, KP2G16K4R, X16K4SP1.5, X16X4S (исп. УХЛ3 по ГОСТ 15150).
Прибор относится к невосстанавливаемым, неремонтируемым изделиям.
Справочные данные. Регистрационный номер сертификата соответствия ТР ТС 004/2011: № RU CRU. НА75.В.01984/22. Сертификат соответствия действителен с 29.03.2022 по 28.03.2027
Прибор ТАМ103 бесшкальный. Настройка прибора на одно из значений температур (уставку) осуществляется на предприятии – изготовителе. Значения пределов уставок, предельные значения температуры контролируемой среды соответствуют указанным в таблице 1.
Зона возврата прибора нерегулируемая от 3 до 6 °С, может быть направлена:
↑ - в сторону повышения температуры контролируемой среды относительно уставки;
↓ - в сторону понижения температуры контролируемой среды относительно уставки.
Основная погрешность уставки прибора не более ± 2,0 °С.
Температура окружающего воздуха, при которой настраивается прибор, t =(25±10) °С; скорость изменения температуры поверочной среды – не более 0,5 °С в мин., атмосферное давление от 0,096 до 0,104 МПа (от 720 до 780 мм рт. ст.). Поверочная среда – интенсивно перемешиваемая жидкость.
Давление контролируемой среды, которое выдерживает уплотнение штуцера чувствительной системы без нарушения герметичности для приборов без кожуха до 4,0 МПа (40,0 кгс/см2), для приборов с кожухом – до 0,5 МПа (5,0 кгс/см2).
Электрическое сопротивление изоляции между соединенными друг с другом электрическими выводами прибора и винтом заземления должно быть не менее:
100 МОм при температуре окружающего воздуха (25±10) °С и относительной влажности (60±30) %;
1 МОм при температуре окружающего воздуха (55±2) °С и относительной влажности до 100 % (для исполнения В2) и при температуре (25±2) °С и влажности (95±3) % (для исполнения УХЛ3).
Изоляция прибора при температуре окружающего воздуха (25±10) °С и относительной влажности (60±30) % должна выдерживать в течение 1 мин. без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц:
1) 2000 В между винтом заземления прибора и соединенными друг с другом электрическими выводами;
2) 900 В между электрическими выводами разомкнутых контактов.
Коммутационная износостойкость контактов (число коммутируемых циклов) – 250000 циклов срабатываний контактов 1-2 или 2-3 при нагрузке, указанной в таблице 2 на одну пару контактов (переменный ток частотой 50,60 Гц).
Постоянная времени прибора в интенсивно перемешиваемой воде, не более:
1) без кожуха - 60 с, с кожухом – 110 с;
2) в интенсивно перемешиваемом воздухе – 240 с.
Габаритные, присоединительные и монтажные размеры прибора указаны в приложениях 1, 2.
Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор, t= ____ °С, P=____ МПа ( ____ мм рт. ст.).
Масса прибора без комплекта поставки не более 0,45 кг.
Средний срок службы не менее 10 лет.
| Условное обозначение приборов | Пределы уставок, °С | Предельные значения температуры контролируемой среды, °С | Способ подсоединения электрического кабеля | Наличие защитного кожуха |
|---|---|---|---|---|
| ТАМ103-01.1.1
ТАМ103-01.1.2 ТАМ103-01.2.1 ТАМ103-01.2.2 |
-50…+50 | +80 | сальниковый ввод | есть
нет есть нет |
| соединитель | ||||
| ТАМ103-02.1.1
ТАМ103-02.1.2 ТАМ103-02.2.1 ТАМ103-02.2.2 |
-30…+70 | +100 | сальниковый ввод | есть
нет есть нет |
| соединитель | ||||
| ТАМ103-03.1.1
ТАМ103-03.1.2 ТАМ103-03.2.1 ТАМ103-03.2.2 |
0…+100 | +130 | сальниковый ввод | есть
нет есть нет |
| соединитель | ||||
| ТАМ103-04.1.1
ТАМ103-04.1.2 ТАМ103-04.2.1 ТАМ103-04.2.2 |
+70…+170 | +200 | сальниковый ввод | есть
нет есть нет |
| соединитель |
| Род тока | Напряжение, В | Коммутируемая мощность | Ток, А | Cos φ, не менее | L, Гн |
|---|---|---|---|---|---|
| Постоянный | 24, 27, 75, 110, 220 | от 15 до 60 Вт | 0,1 min | - | до 2 |
| Переменный | 127, 220 | 20В*А min | от 0,13 до 6 | 0,6 | - |
| от 0,13 до 2,5 | |||||
| 380, 440 мах | от 0,13 до 6 | 0,95 |
Предприятие - изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации.
Гарантийный срок хранения 6 месяцев со дня изготовления.
Гарантийный срок эксплуатации 36 месяцев со дня ввода прибора в эксплуатацию.
При снятии потребителем пломб с прибора гарантии изготовителя не сохраняются.
