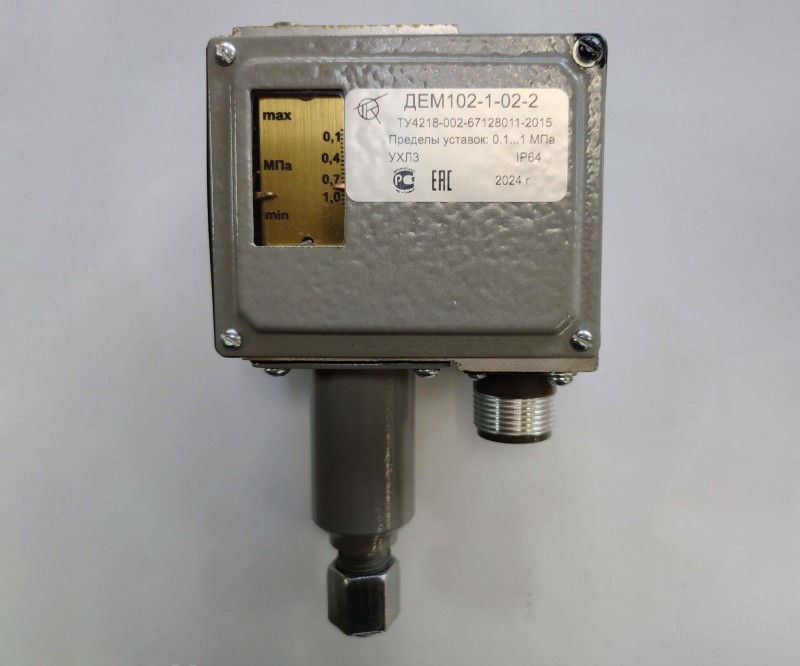

Датчики-реле давления ДЕМ102

Значения пределов уставок, максимального допускаемого давления контролируемой среды, зоны возврата, основной погрешности на числовых отметках шкалы уставок (точности настройки для ДЕМ105) и разброса срабатываний прибора, соответствуют указанным в таблице 1. Зона возврата приборов ДЕМ102-1, ДЕМ202 направлена в сторону повышения, а приборов ДЕМ102-2 — в сторону понижения давления (разности давлений) контролируемой среды относительно уставки. Зона возврата приборов ДЕМ105↑ направлена в сторону повышения, а приборов ДЕМ105↓ - в сторону понижения давления контролируемой среды относительно уставки.

Приборы работоспособны при воздействии: 1) температуры окружающего воздуха от минус 50 до плюс 70 °С; ДЕМ102-1-01А, ДЕМ102 2-05А, ДЕМ202-1-01А — от минус 30 до плюс 70 °С; ДЕМ102-1-01, ДЕМ102-2-05 — от минус 50 до плюс 85 °С, ДЕМ105-01У, ДЕМ105-02У — от минус 60 °С до плюс 80 °С. 2) относительной влажности окружающего воздуха до 100% при температуре 55 °С — для приборов исполнений В5, О2 и относительной влажности окружающего воздуха 98 % при температуре 25 °С — для приборов исполнения УХЛ3.

Изоляция прибора при температуре окружающего воздуха (25±10) °С и относительной влажности (60±30) % должна выдерживать в течение 1 мин. без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц: 1) 2000 В между винтом заземления прибора и соединенными друг с другом электрическими выводами; 2) 900 В между электрическими выводами разомкнутых контактов.

Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами при относительной влажности от 30 до 90 % должно быть не менее: 100 МОм при температуре окружающего воздуха (25 ± 10) °С; 10 МОм — при температуре окружающего воздуха (70 ± 3) °С; 5 МОм при температуре окружающего воздуха 55 °С и относительной влажности до 100 % — для приборов исполнения В5, О2 и при температуре окружающего воздуха 25 °С и относительной влажности 98 % — для приборов исполнения УХЛ3.

Переходное сопротивление между винтом заземления и системой чувствительной — не более 0,1 Ом при температуре окружающего воздуха (25± 10) °С и относит-й влажности до 90 %.

Таблица 1 В мегапаскалях (для ДЕМ105 — в кПа)

— Максимальная допускаемая разность давлений для приборов ДЕМ202-1-01, ДЕМ202-1-01А, ДЕМ202-1-02 — 1,0 МПа. В приборах ДЕМ202 трубку, подводящую высокое давление, соединять со штуцером, обозначенным знаком «+„, а трубку, подводящую низкое давление — со штуцером, обозначенным знаком “-„, при этом давление в системе со знаком “-» должно быть не выше, чем в системе со знаком «+». — Значение рабочего давления контролируемой среды для приборов ДЕМ105-01 — от 0 до 800 кПа (от 0 до 8,15 кгс/см2), для приборов ДЕМ105-02 — от 0 до 1500 кПа (от 0 до 15,3 кгс/см2).

Коммутационная износостойкость контактов (число коммутируемых циклов) приборов — 250000 циклов срабатываний при нагрузке, указанной в таблице 2.

ТАБЛИЦА 2

Габаритные, присоединительные и монтажные размеры прибора соответствуют указанным в приложениях 1, 2.

Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор, t= ____ °С, P=____ МПа ( ____ мм рт. ст.).

Масса прибора не более: 1,0 кг для ДЕМ102, ДЕМ105, 1,1 кг — для ДЕМ202.

Средний срок службы прибора — не менее 12 лет.

Комплект поставки прибора:

Датчик-реле давления ДЕМ102, ДЕМ105 или разности давлений ДЕМ202 — 1 шт.;

Розетка ШР20П3НШ7 6РО364.028ТУ, ШР20П3НШ7Н-М, P20K3Q (для приборов с соединителем) — 1шт.; или Розетка 2РТТ20КПН3Г5В ГЕО364.120ТУ (для приборов с соединителем) — 1 шт.;

Розетка 2РТТ20КУН3Г5В ГЕО364.120ТУ (для приборов ДЕМ105-01У, ДЕМ105-02У — с угловым соединителем) — 1 шт., или Соединитель GDA4090S61 форма А по EN 175301-803 (DIN 43650A) −1 шт. (для приборов ДЕМ102-1(2)-01(02)-3 и ДЕМ105-01(02)Д);

Прокладка — 1 шт. (для ДЕМ102, ДЕМ105 под ниппель);

Прокладка — 2 шт. (для ДЕМ202 под ниппель);

Ниппель — 1 шт. (для ДЕМ102, ДЕМ105);

Ниппель — 2 шт. (для ДЕМ202);

Гайка S19 (М16×1.5-7Н) — 1 шт. (для ДЕМ102, ДЕМ105);

Гайка S19 (М16×1.5 — 7Н) — 2шт. (для ДЕМ202);

Паспорт ТКОО. 021116.001ПС — 1шт.

 С прибором могут поставляться комплекты для монтажа по отдельному заказу. Состав комплектов для монтажа приборов должен соответствовать указанному в таблице.

Примечание. Допускается поставка комплектов в упаковке совместно с прибором

Предприятие изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации.

Гарантийный срок эксплуатации приборов ДЕМ102,ДЕМ202 - 30 месяцев, ДЕМ105 – 36 месяцев со дня ввода прибора в эксплуатацию.

При снятии потребителем пломб с прибора гарантии не сохраняются.
