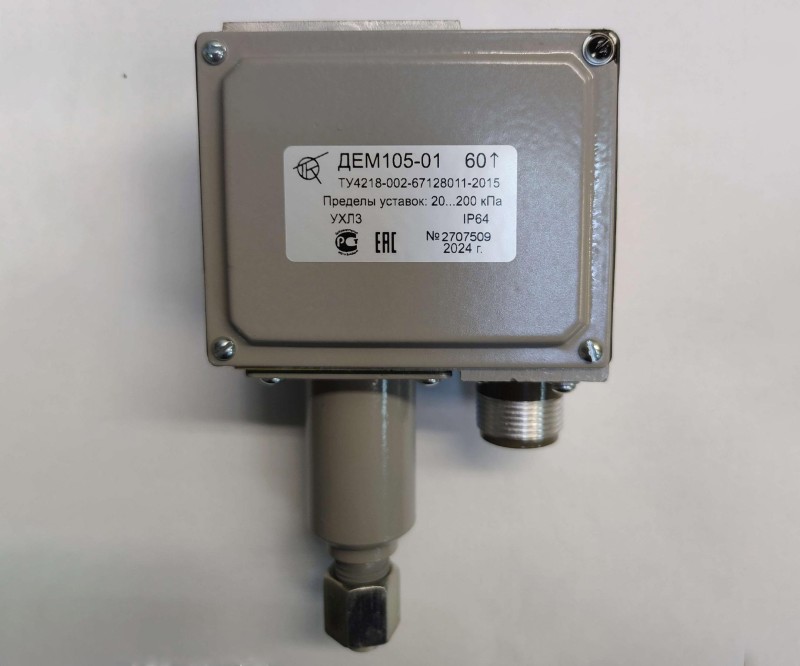

Датчики-реле давления ДЕМ102, ДЕМ105 и датчик-реле разности давлений ДЕМ202 (в дальнейшем — приборы) предназначены для контроля и регулирования давления (разности давлений) газообразных и жидких сред в холодильных установках, системах автоматического управления оборудованием подвижных составов железнодорожного и автомобильного транспорта, судах, а также в стационарных холодильных установках и других устройствах.
Контролируемые среды: воздух, хладоны, масла и другие, кроме пара, с вязкостью не более 0,8 Па с, неагрессивные к медным сплавам, стали, фторопластам, серебряным припоям. Для приборов ДЕМ102-1-01А, ДЕМ102-2-05А, ДЕМ202-1-01А контролируемой средой может быть аммиак.
Если контролируемой средой является масло, температура его застывания должна быть ниже температуры окружающего воздуха не менее, чем на 15 °С.
Загрязнение контролируемой среды не допускается.
Степень защиты корпуса приборов: ДЕМ102-1-01-1С, ДЕМ102-1-02-1С, ДЕМ102-2-02-1С — IP67, остальных приборов — IP64.
Вид климатического исполнения по ГОСТ 15150: В5 — для приборов с сальниковым вводом, О2 — для ДЕМ105 −01У, ДЕМ105-02У, УХЛ3 — для остальных приборов.
Приборы относится к невосстанавливаемым, неремонтируемым изделиям.
Справочные данные.
Регистрационный номер декларации о соответствии ТР ТС 020/2011: ЕАЭС N RU Д RU.PA01.В.77155/21. Дата регистрации — 24.09.2021г.
Декларация о соответствии действительна до 11.08.2026г.
Значения пределов уставок, максимального допускаемого давления контролируемой среды, зоны возврата, основной погрешности на числовых отметках шкалы уставок (точности настройки для ДЕМ105) и разброса срабатываний прибора, соответствуют указанным в таблице 1. Зона возврата приборов ДЕМ102-1, ДЕМ202 направлена в сторону повышения, а приборов ДЕМ102-2 — в сторону понижения давления (разности давлений) контролируемой среды относительно уставки. Зона возврата приборов ДЕМ105↑ направлена в сторону повышения, а приборов ДЕМ105↓ - в сторону понижения давления контролируемой среды относительно уставки.
Приборы работоспособны при воздействии: 1) температуры окружающего воздуха от минус 50 до плюс 70 °С; ДЕМ102-1-01А, ДЕМ102 2-05А, ДЕМ202-1-01А — от минус 30 до плюс 70 °С; ДЕМ102-1-01, ДЕМ102-2-05 — от минус 50 до плюс 85 °С, ДЕМ105-01У, ДЕМ105-02У — от минус 60 °С до плюс 80 °С. 2) относительной влажности окружающего воздуха до 100% при температуре 55 °С — для приборов исполнений В5, О2 и относительной влажности окружающего воздуха 98 % при температуре 25 °С — для приборов исполнения УХЛ3.
Изоляция прибора при температуре окружающего воздуха (25±10) °С и относительной влажности (60±30) % должна выдерживать в течение 1 мин. без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц: 1) 2000 В между винтом заземления прибора и соединенными друг с другом электрическими выводами; 2) 900 В между электрическими выводами разомкнутых контактов.
Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами при относительной влажности от 30 до 90 % должно быть не менее: 100 МОм при температуре окружающего воздуха (25 ± 10) °С; 10 МОм — при температуре окружающего воздуха (70 ± 3) °С; 5 МОм при температуре окружающего воздуха 55 °С и относительной влажности до 100 % — для приборов исполнения В5, О2 и при температуре окружающего воздуха 25 °С и относительной влажности 98 % — для приборов исполнения УХЛ3.
Переходное сопротивление между винтом заземления и системой чувствительной — не более 0,1 Ом при температуре окружающего воздуха (25± 10) °С и относит-й влажности до 90 %.
Таблица 1 В мегапаскалях (для ДЕМ105 — в кПа)
| Условное обозначение прибора | Контролируемый параметр | Пределы уставок | Зона возврата | Основная погрешность, не более |
Разброс срабатываний |
Макс. допускаемое давление | ||
|---|---|---|---|---|---|---|---|---|
| регулируемая | нерегулируемая, не более | |||||||
| min значение, не более | max значение, не менее | |||||||
| ДЕМ102-1-01-1С | давление | от минус 0,07 до 0,4 | - | - | 0,03 | ± 0,025 | 0,005 | 2,2 |
| ДЕМ102-1-01-1 ДЕМ102-1-01-2 ДЕМ102-1-01-3 ДЕМ102-1-01А -1 ДЕМ102-1-01А -2 ДЕМ102-1-01А -3 | 0,4 | 0,25 | - | |||||
| ДЕМ102-2-01-1 ДЕМ102-2-01-2 ДЕМ102-2-01-3 | от минус 0,03 до 0,4 | - | - | 0,04 | ||||
| ДЕМ102-1-02-1С | от 0,1 до 1 | - | - | 0,07 | ± 0,04 | 0,01 | 2,5 | |
| ДЕМ102-1-02-1 ДЕМ102-1-02-2 ДЕМ102-1-02-3 | 0,1 | 0,6 | - | |||||
| ДЕМ102-2-02-1С | - | - | 0,07 | |||||
| ДЕМ102-2-02-1 ДЕМ102-2-02-2 ДЕМ102-2-02-3 | - | - | 0,1 | |||||
| ДЕМ102-1-04-1 ДЕМ102-1-04-2 ДЕМ102-1-04-3 | от минус 0,09 до 0,25 | 0,04 |
0,1 |
- | ± 0,012 | 0,004 | 2,2 | |
| ДЕМ102-1-05-1 ДЕМ102-1-05-2 ДЕМ102-1-05-3 |
от 0,7 до 3,0 |
0,3 | 0,6 | - | ± 0,15 | 0,02 | 3,6 | |
| ДЕМ102-2-05-1 ДЕМ102-2-05-2 ДЕМ102-2-05-3 | - | - | 0,15..0,35 | |||||
| ДЕМ102-2-05А-1 ДЕМ102-2-05А-2 ДЕМ102-2-05А-3 | - | - | 0,3 | |||||
| ДЕМ102-1-06-1 ДЕМ102-1-06-2 ДЕМ102-1-06-3 | от 2 до 6 | 0,5 | 2,0 | - | ± 0,25 | 0,05 | 6,5 | |
| ДЕМ202-1-01-1 ДЕМ202-1-01-2 ДЕМ202-1-01А -1 ДЕМ202-1-01А -2 | разность давлений | от 0,02 до 0,6 | - | - | 0,05 | ± 0,03 | 0,004 | 2,0/1,0 |
| ДЕМ202-1-02-1 ДЕМ202-1-02-2 | от 0,02 до 0,25 | - | - | 0,03 | ± 0,015 | 2,0/1,0 | ||
| ДЕМ105-01
ДЕМ105-01У ДЕМ105-01С ДЕМ105-01Д |
давление | от 20 до 200 | - | - | 15 | ± 5 | ± 4 | 1300 |
| ДЕМ105-02
ДЕМ105-02С ДЕМ105-02У ДЕМ105 -02Д |
От 20 до 1000 | - | - | 50 | ± 25 | ± 10 | 2000 | |
— Максимальная допускаемая разность давлений для приборов ДЕМ202-1-01, ДЕМ202-1-01А, ДЕМ202-1-02 — 1,0 МПа. В приборах ДЕМ202 трубку, подводящую высокое давление, соединять со штуцером, обозначенным знаком «+„, а трубку, подводящую низкое давление — со штуцером, обозначенным знаком “-„, при этом давление в системе со знаком “-» должно быть не выше, чем в системе со знаком «+». — Значение рабочего давления контролируемой среды для приборов ДЕМ105-01 — от 0 до 800 кПа (от 0 до 8,15 кгс/см2), для приборов ДЕМ105-02 — от 0 до 1500 кПа (от 0 до 15,3 кгс/см2).
Коммутационная износостойкость контактов (число коммутируемых циклов) приборов — 250000 циклов срабатываний при нагрузке, указанной в таблице 2.
ТАБЛИЦА 2
Габаритные, присоединительные и монтажные размеры прибора соответствуют указанным в приложениях 1, 2.
Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор, t= ____ °С, P=____ МПа ( ____ мм рт. ст.).
Масса прибора не более: 1,0 кг для ДЕМ102, ДЕМ105, 1,1 кг — для ДЕМ202.
Средний срок службы прибора — не менее 12 лет.
Комплект поставки прибора:
Датчик-реле давления ДЕМ102, ДЕМ105 или разности давлений ДЕМ202 — 1 шт.;
Розетка ШР20П3НШ7 6РО364.028ТУ, ШР20П3НШ7Н-М, P20K3Q (для приборов с соединителем) — 1шт.; или Розетка 2РТТ20КПН3Г5В ГЕО364.120ТУ (для приборов с соединителем) — 1 шт.;
Розетка 2РТТ20КУН3Г5В ГЕО364.120ТУ (для приборов ДЕМ105-01У, ДЕМ105-02У — с угловым соединителем) — 1 шт., или Соединитель GDA4090S61 форма А по EN 175301-803 (DIN 43650A) −1 шт. (для приборов ДЕМ102-1(2)-01(02)-3 и ДЕМ105-01(02)Д);
Прокладка — 1 шт. (для ДЕМ102, ДЕМ105 под ниппель);
Прокладка — 2 шт. (для ДЕМ202 под ниппель);
Ниппель — 1 шт. (для ДЕМ102, ДЕМ105);
Ниппель — 2 шт. (для ДЕМ202);
Гайка S19 (М16×1.5-7Н) — 1 шт. (для ДЕМ102, ДЕМ105);
Гайка S19 (М16×1.5 — 7Н) — 2шт. (для ДЕМ202);
Паспорт ТКОО. 021116.001ПС — 1шт.
С прибором могут поставляться комплекты для монтажа по отдельному заказу. Состав комплектов для монтажа приборов должен соответствовать указанному в таблице.
| Наименование и условное обозначение | Кол –во, шт. | Примечание |
|---|---|---|
| Комплект К1
Панель ТКОО.021116.002-01 Винт В.М5-6g x 10.58.019 ГОСТ 17473 Шайба 5.65Г.029 ГОСТ 6402 |
1 4 4 |
|
| Комплект К2
Панель ТКОО.021116.002-02 Винт В.М5-6g x 10.58.029 ГОСТ 17473 Шайба 5.65Г029 ГОСТ 6402 |
1 4 4 |
|
| Комплект К3
Панель ТКОО.021116.002-03 Винт В.М5-6g x 10.58.029 ГОСТ 17475 |
1 4 |
|
Примечание. Допускается поставка комплектов в упаковке совместно с прибором
Предприятие изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации.
Гарантийный срок эксплуатации приборов ДЕМ102,ДЕМ202 - 30 месяцев, ДЕМ105 – 36 месяцев со дня ввода прибора в эксплуатацию.
При снятии потребителем пломб с прибора гарантии не сохраняются.
