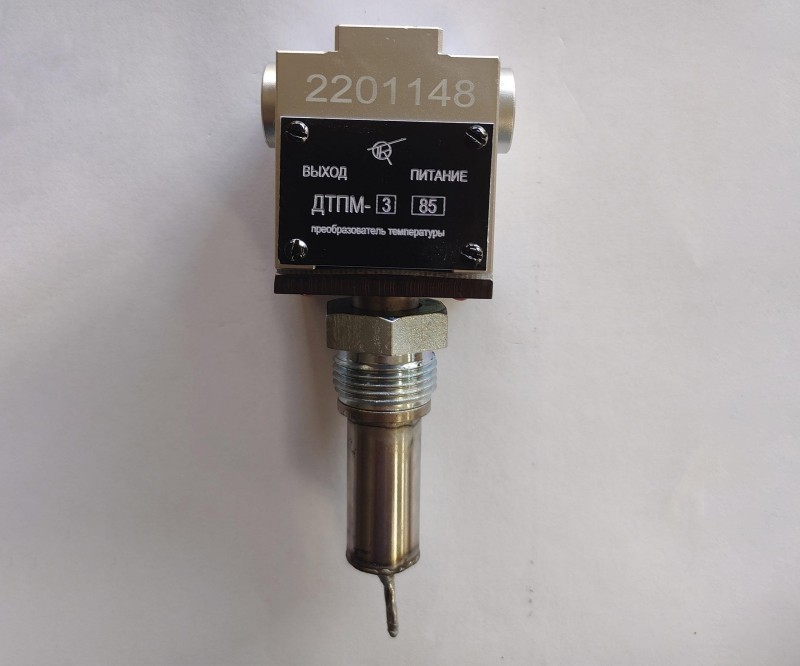

Преобразователь температуры ДТПМ предназначен для преобразования отклонения температуры регулируемой среды в пропорциональный пневматический сигнал, подаваемый на усилитель — преобразователь или на исполнительные механизмы системы автоматического регулирования температуры тепловозных дизелей.
Контролируемые среды: интенсивно перемешиваемые пресная вода, масла и другие жидкости, неагрессивные к нержавеющим сталям, меди, медным сплавам, серебряным и оловянно — свинцовистым припоям.
Вид климатического исполнения О категории 2 по ГОСТ 15150, но для работы при температурах: от плюс 10 до плюс 75 °С — для ДТПМ-1, ДТПМ-2, ДТПМ-3; от минус 60 до плюс 75 °С — для ДТПМ-4.
Степень защиты корпуса преобразователей IP00 по ГОСТ 14254.
Преобразователи должны быть работоспособны после воздействия температуры окружающего воздуха до минус 60 ºС.
Преобразователи должны выдерживать в течение 60 минут воздействие температуры контролируемой среды, превышающей на 25 % температуру верхнего предела уставки.
Преобразователи должны быть устойчивы к воздействию относительной влажности окружающего воздуха до 100 % при температуре плюс 35 ºС.
Преобразователи должны быть стойкими к поражению плесневыми грибами (балл 3 ГОСТ 9.048).
Преобразователи должны быть стойкими к воздействию вибрации частотой от 10 до 100Гц и ускорением до 20 м/с2 и с частотой от 100 до 300 Гц и ускорением до 50 м/с2.
Преобразователи должны быть устойчивы к воздействию температуры окружающего воздуха от плюс 10 ºС до плюс 75 ºС для ДТПМ 1, ДТПМ-2, ДТПМ-3 и от минус 60 ºС до плюс 75 ºС для ДТПМ-4.
Рабочее положение преобразователя в пространстве — вертикальное, чувствительной системой вниз.
Преобразователи относятся одноканальным, однофункциональным изделиям.
Условное обозначение преобразователей, пределы установок, зона пропорциональности, зона нечувствительности указаны в таблице 1.
Таблица 1
| Условное обозначение преобразователей | Пределы уставок | Зона пропорциоциональности | Зона нечувствительности, не более | ||
|---|---|---|---|---|---|
| нижний предел | верхний предел | нижний предел | верхний предел |
|
|
| ДТПМ-1 | плюс 50 | плюс 80 |
4 |
9 | 3 |
| ДТПМ-2 | плюс 50 | плюс 70 | 10 | 15 | 3 |
| ДТПМ-3 | плюс 70 | плюс 90 | 12 | 20
|
3 |
| ДТПМ-4 | минус 30 | минус 10 | 35 | 55 | 5 |
Основная погрешность настройки преобразователя на фиксированную температуру ± 1,5 °С.
Постоянная времени для ДТПМ-1, ДТПМ-2, ДТПМ-3 — 30 с, для ДТПМ-4 — 60с.
Давление питания преобразователя воздухом — 0,539 — 0,588 МПа (5,5 — 6,0 кгс/см²) или 0,735 — ,0784 МПа (7,5 — 8,0 кгс/см²).
Класс загрязненности питающего воздуха 4 по ГОСТ 17433.
Диапазон изменения выходного сигнала преобразователя при изменении температуры на величину зоны пропорциональности для ДТПМ-1, ДТПМ-2, ДТПМ-3 — 0,196 — 0,490 МПа (2,0 — 5,0 кгс/см²), для ДТПМ-4 — 0,098 — 0,490 МПа (1,0 — 5,0 кгс/см²).
Штуцерное соединение термобаллона должно обеспечивать герметичное соединение при давлении контролируемой среды до 1,568 МПа (16 кгс/см²). Герметичность клапана преобразователя проверяется подачей в питающее отверстие воздуха давлением 0,49 МПа (5кгс/см²). Спад давления при емкости питающей камеры 1×10-3 м3 не должен превышать 0,0196 МПа/мин (0,2 кгс/см2/мин).
Преобразователь относится к невосстанавливаемым, одноканальным, однофункциональным изделиям.
Преобразователь выпускается настроенным на одну фиксированную температуру (уставку) по контрольному термометру с погрешностью ± 0,2 °С, с зоной пропорциональности, направленной в сторону повышения (относительно уставки) температуры контролируемой среды.
Рабочее положение преобразователя — вертикальное, термосистемой вниз.
Габаритные и присоединительные размеры преобразователя указаны в приложении.
Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор, t= ____ °С, P=____ МПа ( ____ мм рт. ст.).
Масса преобразователя не более 0,8 кг.
Средний срок службы 10 лет.
Средний ресурс 40 000 ч.
Комплект поставки должен соответствовать указанному в таблице 2.
Таблица 2
| Наименование | Кол., шт. | Примечание |
|---|---|---|
| Преобразователь температуры ДТПМ
|
1
|
монтажный ЗИП |
| Прокладка
|
1
|
|
| Паспорт ТКОО.070318.002ПС | 1
|
Изготовитель гарантирует соответствие преобразователя требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа.
Гарантийный срок эксплуатации – 24 месяца со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев с момента изготовления.
При снятии пломб для перенастройки приборов потребителем гарантии изготовителя не сохраняются.
