Реле комбинированные КРМ (в дальнейшем — приборы) — манометрические, двухпозиционные, предназначенные для контроля давления в системах воздухоподачи, а также температуры или давления в системах смазки и охлаждения жидкостей автоматизированных дизельных установок путем размыкания или замыкания электрической цепи управления при изменении температуры или давления контролируемой среды.
Допустимая вязкость контролируемых жидкостей — не более 0,8 Па·с.
Контролируемые среды не должны быть агрессивны к стали, медным сплавам, серебряным припоям.
Приборы являются комплектующими изделиями, предназначенными для эксплуатации во взрывобезопасных помещениях.
Приборы могут быть использованы также в других системах сигнализации, контроля, двухпозиционного регулирования и защиты.
Вид климатического исполнения по ГОСТ 15150: ОМ5 (В5) — для приборов с соединителем 2РТТ, У3 — для приборов с соединителем ШР20, P20K6Q.
Приборы исполнения В5 пригодны для эксплуатации в условиях Т2, ТМ2 по ГОСТ 15150, кроме машинных котельных отделений и открытой палубы судов.
Степень защиты корпуса приборов — IP54.
Приборы устойчивы к воздействию:
а) температуры окружающего воздуха от минус 50 до плюс 70 °С при относительной влажности до 90 %;
б) относительной влажности окружающего воздуха до 100 % при температуре (55 ± 2) °С — для приборов исполнения ОМ5(В5), влажности (95 ± 3) % при (25 ± 2) °С — для приборов исполнения У3 по ГОСТ15150; в) атмосферного давления от 0,084 до 0,113 МПа (от 630 до 850 мм рт. ст.).
Температура окружающего воздуха для приборов контроля температуры (с датчиком температуры) при эксплуатации в рабочем состоянии должна быть выше температуры контролируемой среды, окружающей термобаллон, не менее чем на 5 °С.
Приборы устойчивы к воздействию перепада температуры окружающего воздуха за 8 часов на 40 °С.
Рабочее положение приборов в пространстве — вертикальное, чувствительной системой вниз, или горизонтальное. Расположение 2 термобаллона чувствительной системы и корпуса прибора для контроля температуры — на одном уровне.
Приборы относятся к невосстанавливаемым, неремонтируемым однофункциональным изделиям.
Обозначение приборов при их заказе или в документации другой продукции, в которой они могут быть применены, должно соответствовать схеме, указанной в приложении 2.
Пример условного обозначения реле комбинированного КРМ климатического исполнения У категории размещения 3, с уставкой срабатывания 45 °С, с направлением зоны возврата (нечувствительности) в сторону повышения температуры относительно уставки, с длиной капилляра 4м ТУ 4218-001-67128011-2014:
«Реле комбинированное КРМ. 45 °С. ↑. 4 ТУ 4218-001-67128011-2014».
Пример условного обозначения реле комбинированного КРМ климатического исполнения У категории размещения 3, с уставкой срабатывания 0,4 МПа, с направлением зоны возврата (нечувствительности) в сторону понижения давления относительно уставки ТУ 4218-001-67128011 2014:
«Реле комбинированное КРМ. 0,4 МПа. ↓ ТУ 4218-001-67128011-2014».

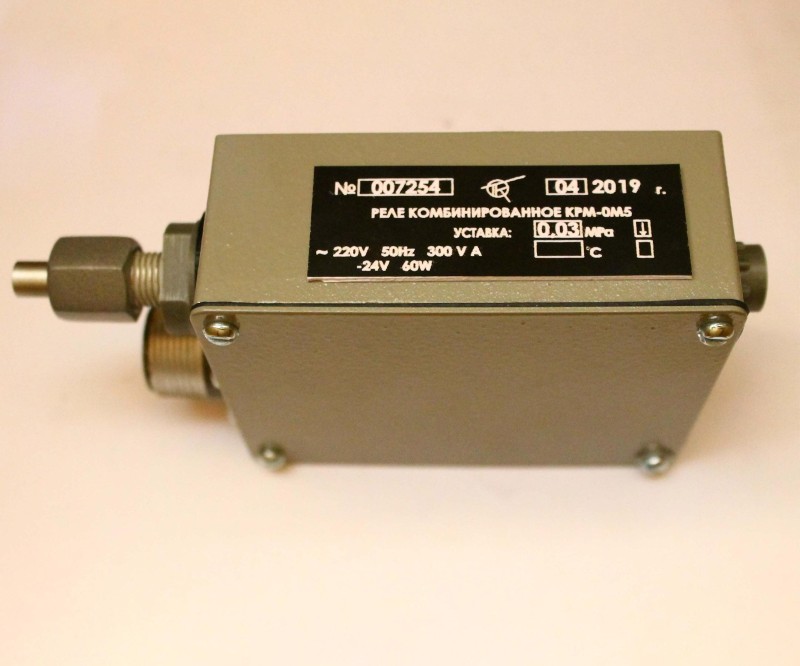

Пример условного обозначения реле комбинированного КРМ климатического исполнения ОМ категории размещения 5, с уставкой срабатывания 0,4 МПа, с направлением зоны возврата (нечувствительности) в сторону понижения давления относительно уставки ТУ 4218-001-67128011 2014:
«Реле комбинированное КРМ-ОМ5. 0,4 МПа. ↓ ТУ 4218-001-67128011-2014».

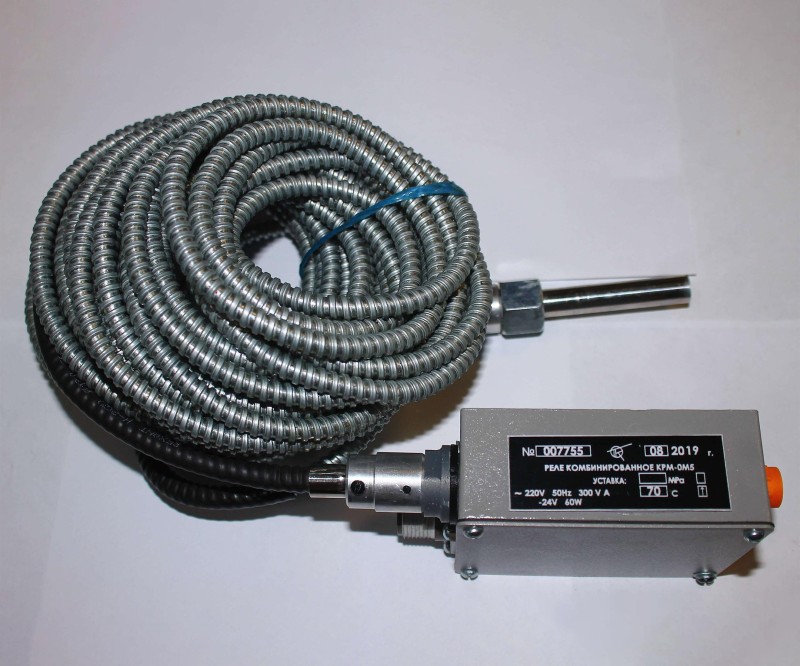

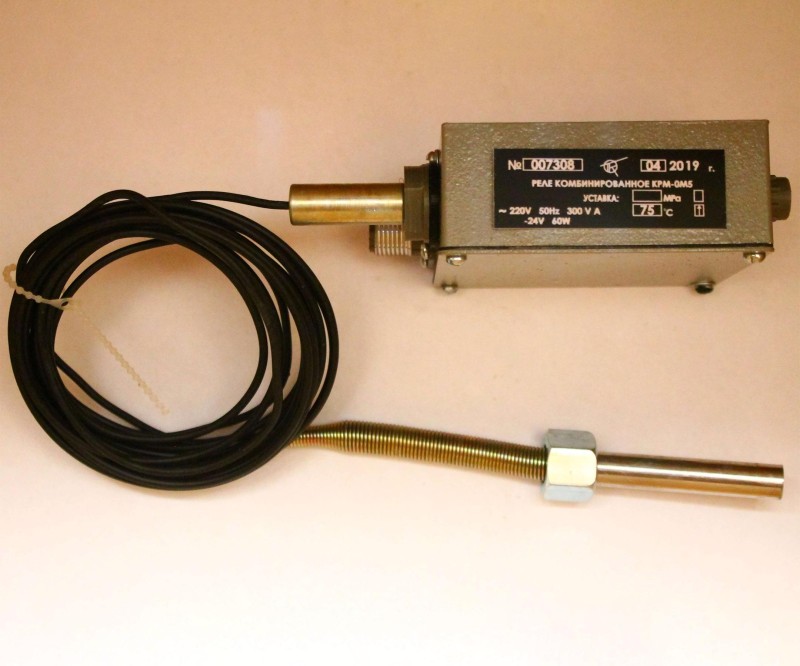

Пример условного обозначения реле комбинированного КРМ климатического исполнения ОМ категории размещения 5, с уставкой срабатывания 45 °С, направлением зоны возврата (нечувствительности) в сторону повышения температуры относительно уставки, с длиной капилляра 4м ТУ 4218-001-67128011-2014:
«Реле комбинированное КРМ-ОМ5. 45 °С. ↑. 4 ТУ 4218-001-67128011-2014».
Примечание. В условном обозначении приборов указывается только климатическое исполнение ОМ5 (В5).
Реле комбинированные КРМ выпускаются для контроля температуры или давления рабочих сред.
Приборы изготавливаются бесшкальными. Настройка приборов на требуемую уставку осуществляется предприятием — изготовителем. Уставка срабатывания выбирается в соответствие с таблицей 1.
Приборы изготавливаются:
— с зоной возврата (зоной нечувствительности), направленной в сторону повышения (относительно уставки) температуры или давления контролируемой среды;
— с зоной возврата, направленной в сторону понижения (относительно уставки) температуры или давления контролируемой среды.
Основные параметры приборов должны соответствовать указанным в таблице 1.
Разброс срабатывания прибора не должен превышать 0,5 абсолютного значения основной погрешности срабатывания.
Постоянная времени приборов для контроля температуры в интенсивно перемешиваемой среде должна быть, не более: — 30 с — для воды, охлаждающих незамерзающих жидкостей и др.;
— 40 с
— для масла.
|
Наименование параметра
|
Значение параметра прибора
|
|
|---|---|---|
| контроля температуры | контроля давления | |
| Уставка срабатывания:
нижний предел верхний предел |
0 º С 125 º С |
0,01 МПа (0,1 кгс/см2) 0,8 МПа (8 кгс/см2) |
| Зона возврата (зона нечувствительности) нерегулируемая:
нижнее значение верхнее значение |
2,0 º С 8,0 º С |
0,005 МПа (0,05 кгс/см2) 0,04 МПа (0,4 кгс/см2) |
| Основная погрешность уставки срабатывания | ± 3 º С | ± 0,025 МПа
(± 0,25 кгс/см2) |
Примечание. Параметры приборов обеспечиваются при следующих нормальных условиях:
1) температура окружающего воздуха (25±10) °С;
2) относительная влажность воздуха от 30 до 90 %;
3) атмосферное давление от 0,084 до 0,1067 (от 630 до 800 мм рт. ст.);
4) изменение температуры контролируемой среды (при контроле температуры) — плавное, со скоростью не более 0,5 °С в минуту за 1 °С перед срабатыванием и возвратом;
5) изменение давления контролируемой среды (при контроле давления) — плавное, со скоростью не более 0,5 МПа (5 кгс/см2) минуту, а вблизи точки срабатывания — не более 0,05 МПа (0,5 кгс/см2) в минуту.
6) отсутствие вибрационных и ударных нагрузок;
7) расположение термобаллона чувствительной системы и корпуса прибора на одном уровне.
8) зона возврата для приборов контроля температуры не должна выходить за нижний предел уставки срабатывания.
2.7 Приборы для контроля давления должны выдерживать воздействие контролируемой среды с предельным значением давления 1,0 МПа (10 кгс/см2).
2.8 Приборы для контроля температуры должны выдерживать воздействие контролируемой среды с предельными значениями температуры 135 °С.
2.9 Приборы должны быть устойчивы к воздействию (сохранять параметры в пределах установленных норм) механических ударов с ускоре- нием до 100 м/с2 (10 g), длительностью ударного импульса 2-20 мс и частотой 40-80 ударов в минуту.
2.10 Приборы должны быть устойчивыми и прочными к воздействию синусоидальной вибрации в диапазоне частот от 5 до 100 Гц при амплитуде виброускорения до 49 м/с2 (5 g).
2.11 Приборы должны быть устойчивы к воздействию качки (динамических наклонов) с амплитудой ± 45º с периодом 7 — 16 с и длительных наклонов с максимальным углом наклона 15º.
2.12 Приборы должны быть устойчивы к воздействию температуры окружающего воздуха от минус 50 до плюс 70°С при относительной влажности до 90 %.
2.13 Приборы должны быть устойчивыми к воздействию относительной влажности окружающего воздуха до 100 % при температуре (55 ± 2) °С — для исполнения ОМ5 (В5) и относительной влажности (95 ± 3) % при температуре (25 ± 2) °С — для исполнения У3 по ГОСТ 15150.
2.14 Приборы исполнения В5 должны быть устойчивы к воздействию соляного (морского) тумана.
2.15 Приборы исполнения В5 должны быть устойчивы к поражению плесневыми грибами. Интенсивность развития грибов—3 балла согласно ГОСТ 9.048.
2.16 Приборы должны быть устойчивыми к воздействию атмосферного давления от 0,084 до 0,113 МПа (от 630 до 850 мм рт. ст.).
2.17 Приборы должны быть устойчивы к воздействию перепада температуры окружающего воздуха за 8 часов на 40 °С.
2.18 Изоляция при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) % должна выдерживать в течение 1 минуты без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц:
1) 2000 В между винтом заземления и соединенными друг с другом электрическими выводами;
2) 900 В между электрическими выводами разомкнутых контактов.
2.19 Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее: 100 МОм при температуре (25 ± 10) °С и относительной влажности окружающего воздуха (60±30) %; 10 МОм при воздействии повышенной и низкой температуры окружающего воздуха (п. 2.12) и соляного тумана; 5 МОм при воздействии повышенной влажности (п. 2.13).
2.20 Коммутационная износостойкость контактов (число коммутируемых циклов) — 100000 циклов срабатываний контактов 2-1 или 2-3 при нагрузке, указанной в таблице 2 на одну пару контактов.
| Род тока
|
Напряжение, В
|
Коммутируемая мощность, Вт,
|
Ток, А | Cos φ, не менее
|
Частота, Гц
|
|
|---|---|---|---|---|---|---|
| мин.
|
макс.
|
|||||
| Постоянный | от 24, 75, 110
|
От 15 до 60
|
0,1
|
-
|
-
|
-
|
| Переменный
|
127, 220 | 20 В·А min
300 В·А |
0,13
|
6
|
0,6
|
50,60
|
Примечания.
1.Не допускается приборы, коммутирующие максимальные токи, использовать для коммутации минимальных токов.
2. Индуктивность постоянного тока — до 2 Гн.
2.21 Габаритные, присоединительные и монтажные размеры прибора должны соответствовать указанным в приложении.
2.22 Температура окружающего воздуха и атмосферное давление, при которых настраивался прибор, t= ____ °С, P=____ МПа ( ____ мм рт. ст.).
2.23 Термосистемы приборов для контроля температуры должны иметь длину соединительного капилляра (4 ± 0,1) м. По требованию потребителя приборы для контроля температуры могут изготавливаться с длиной соединительного капилляра от 1 до 16 м.
2.24 Масса прибора не более:
1,4 кг — для прибора контроля температуры;
0,8 кг — для прибора контроля давления.
2.25 Средний срок службы прибора — не менее 10 лет.
Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении условий эксплуатации, транспортирования, монтажа и хранения.
Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию.
Гарантийный срок хранения — 6 месяцев со дня изготовления.
При снятии потребителем пломб с приборов гарантии изготовителя не сохраняются.
