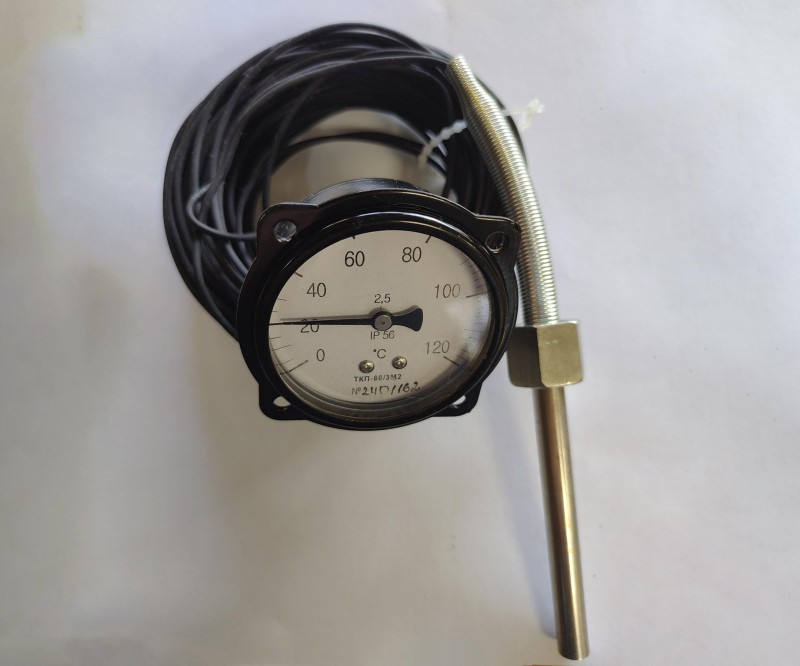

Термометры конденсационные показывающие манометрические ТКП-60/3М2 (в дальнейшем — термометры) предназначены для непрерывного контроля температуры воды, масла и других неагрессивных жидкостей в различных отраслях промышленности, в том числе и в дизельных установках. Контролируемые среды не должны быть агрессивны к стали, медным сплавам, серебряным и бессвинцовым припоям.
Термометры не предназначены для эксплуатации во взрывопожароопасных помещениях, не являются средством измерения.
Вид климатического исполнения по ГОСТ 15150 — У2, но для работы при температурах от минус 50 °C до 60 °C.
Степень защиты корпуса термометров от воздействия пыли и воды — IP53 по ГОСТ 14254.
Термометры относятся к однофункциональным изделиям.
Справочные данные.
| Пределы измерений, °C
|
От 0 до плюс 120
|
| Класс точности
|
2,5 |
| Длина соединительного капилляра L, м | 1,6; 2,5; 4,0; 6,0; 8,0; 10,0; 12,0;
16,0 |
| Длина погружения термобаллона, мм
|
100
125 для L= 16,0 м |
| Номинальный/ установочный диаметр корпуса, мм
|
60/63 |
| Диаметр термобаллона, м
|
10 |
| Предельное отклонение длины соединительного капилляра, %
|
10 |
| Предельное отклонение длины погружения термобаллона, %
|
5 |
Примечания.
1. Класс точности термометров устанавливается для последних двух третей диапазона показаний (температурной шкалы). На первой шестой части шкалы (от 0 до 20)°C класс точности не регламентируется, на первой трети шкалы (от 20 до 40) °C – класс точности не ниже последующего класса точности.
2. Рабочий диапазон измерений – от 40°C до 120°C.
2.2 Предел допускаемой основной погрешности показаний не должен превышать ± 2,5 % от диапазона измерений.
2.3 Рабочий диапазон измерений термометров – (40…120) °C.
2.4 Вариация показаний термометров не должна превышать абсолютного значения предела допускаемой основной погрешности показаний.
2.5 Термометры должны быть устойчивы к воздействию температуры окружающего воздуха от минус 50 °C до плюс 60 °C и относительной влажности до 98 % при температуре 35 °C.
2.6 Термометры должны выдерживать воздействие контролируемой среды с предельным значением температуры не превышающей 4 % от верхнего диапазона измерений, термобаллоны системы – условное давление контролируемой среды не более 6,3 МПа (64 кгс/см2).
2.7 Термометры должны быть устойчивы к воздействию синусоидальной вибрации с частотой от 5 до 25 Гц и постоянной амплитудой смещения 0,1 мм.
2.8 Термометры должны быть устойчивы к воздействию одиночных ударов с длительностью действия ударного импульса 0,5…30 мс и пиковым ускорением 50 м/с2 (5g).
2.9 Термометры должны быть устойчивы к воздействию качки(динамических наклонов) с амплитудой ± 45° с периодом от 7 до 16 с и длительных наклонов с максимальным углом наклона 15 °.
2.10 Термометры должны быть устойчивы к изменению атмосферного давления от 0,084 до 0,113 МПа (от 630 до 850 мм рт. ст.).
2.11 Показатель тепловой инерции термометров в интенсивно перемешиваемой жидкой рабочей среде должна быть не более 30 с и 800 c - спокойной воздушной среде.
2.12 Пределы дополнительной погрешности показаний, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур до +15 °С и свыше 25 °С до любой из температур, указанных в п. 1.5, на каждые 10 °С изменения температуры по абсолютной величине не должны превышать ± 0,4 % от диапазона измерении, и 0,01% - на каждый метр соединительного капилляра.
2.13 После воздействия механических нагрузок по п. п. 2.7, 2.8 допускается увеличение пределов основной погрешности показаний до ½ абсолютного значения предела допускаемой основной погрешности показаний.
2.14 Термометры при транспортировании должны выдерживать воздействие температуры воздуха от минус 50 до плюс 50 °С.
2.15 Термометры в транспортной таре должны выдерживать воздействие вибрации по группе L3 ГОСТ Р 52931.
2.16 Термометры в транспортной таре должны выдерживать воздействие многократных механических ударов с ускорением 98 м/с² (10g) и длительностью импульса 16 мс.
2.17 Габаритные, присоединительные и монтажные размеры термометра должны соответствовать указанным в приложении 1.
2.18 Масса термометра - не более 0,68 кг.
2.19 Средний срок службы - 10 лет.
2.20 Температура окружающего воздуха и атмосферное давление, при которых настраивался термометр, t= ___ °С, P=___ МПа ( ___ мм рт. ст.)
| Наименование и условное обозначение | Кол –во, шт. | Примечание |
|---|---|---|
| Термометр ТКП-60/3М2
|
1
|
По спецификации заказа
|
| Паспорт ТКОО.111124.001ПС
|
1
|
|
| Прокладка
|
1
|
|
| Винт ВМ3-6g х 10.48.016 ГОСТ 17473-80
|
4
|
|
| Гайка М3-6Н.04.014 ГОСТ 5916-70
|
4
|
При поставке в корпусе без резьбовых втулок
|
| Шайба ЗЛ.65Г.016 ГОСТ 6402-70
|
4
|
|
| Шайба З.01.016 ГОСТ 10450-78 | 4
|
|
Пример условного обозначения термометра конденсационного показывающего манометрического с пределом измерений от 0 до плюс 120°C манометрического с пределом измерений от 0 до плюс 120 °C, класса точности 2,5, климатического исполнения У2, с длиной соединительного капилляра 4м и длиной погружения термобаллона 100 мм:
Термометр ТКП-60/3М2 – (0…120) – 2,5 – 4,0 – 100 ТУ 2651-011-67128011-2024
Изготовитель гарантирует соответствие термометров требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования, монтажа и хранения.
Гарантийный срок эксплуатации термометров – 12 месяцев со дня ввода их в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
